استاندارد IEC 60900 چیست؟ راهنمای کامل ابزارهای عایق برق

11 مرداد 1405

استاندارد IEC 60900 چیست؟ راهنمای جامع ابزارهای عایق برق و الزامات ایمنی کار بر روی تجهیزات برقدار

در عملیات تعمیر، نگهداری و بهره‌برداری از تجهیزات الکتریکی، استفاده از ابزار مناسب به اندازه دانش فنی اهمیت دارد. ابزارهای دستی عایق که مطابق استاندارد IEC 60900 تولید می‌شوند، برای کاهش خطر تماس الکتریکی در هنگام کار روی یا در مجاورت تجهیزات برقدار طراحی شده‌اند. این استاندارد الزامات طراحی، آزمون، علامت‌گذاری و کنترل کیفیت این ابزارها را مشخص می‌کند. شناخت محدوده کاربرد این استاندارد، نحوه تشخیص ابزار استاندارد، روش بازرسی قبل از استفاده و محدودیت‌های آن، از مهم‌ترین مهارت‌هایی است که هر تکنسین برق، مسئول HSE و مدیر نگهداری باید به آن مسلط باشد.

مقدمه

هر ساله بخش قابل توجهی از حوادث الکتریکی در صنایع، ناشی از استفاده از ابزار نامناسب یا آسیب‌دیده است. در بسیاری از این حوادث، مشکل اصلی نه نبود تجهیزات، بلکه انتخاب اشتباه یا استفاده از ابزاری بوده که برای محیط‌های الکتریکی طراحی نشده است.

برای مثال، یک پیچ‌گوشتی با دسته پلاستیکی ممکن است از نظر ظاهری مشابه یک پیچ‌گوشتی عایق باشد، اما این شباهت ظاهری به معنای برخورداری از خواص عایقی کنترل‌شده نیست. ابزارهای عایق واقعی تحت آزمون‌های مشخصی قرار می‌گیرند تا عملکرد آن‌ها در شرایط تعریف‌شده ارزیابی شود.

استاندارد IEC 60900 با هدف ایجاد یک چارچوب واحد برای طراحی و آزمون این ابزارها تدوین شده است و امروزه یکی از مهم‌ترین مراجع بین‌المللی در این حوزه به شمار می‌رود.

استاندارد IEC 60900 چیست؟

IEC 60900 یک استاندارد بین‌المللی است که الزامات مربوط به ابزارهای دستی عایق برای کارهای الکتریکی را مشخص می‌کند.

تمرکز این استاندارد بر ابزارهایی است که برای کاهش خطر تماس الکتریکی در عملیات مشخص طراحی شده‌اند. این استاندارد موضوعاتی مانند انتخاب مواد، کیفیت عایق، آزمون‌های مکانیکی و الکتریکی، روش‌های علامت‌گذاری و الزامات کنترل کیفیت را پوشش می‌دهد.

نکته مهم این است که IEC 60900 یک «مجوز انجام کار برقدار» نیست. رعایت این استاندارد به‌تنهایی کافی نیست و استفاده از ابزار باید در چارچوب رویه‌های ایمنی، ارزیابی ریسک و دستورالعمل‌های سازمان انجام شود.

چرا این استاندارد اهمیت دارد؟

در گذشته بسیاری از ابزارها تنها با یک روکش پلاستیکی تولید می‌شدند و هیچ معیار مشخصی برای ارزیابی عملکرد عایقی آن‌ها وجود نداشت. این موضوع باعث می‌شد کاربران نتوانند بین ابزار مناسب برای کارهای الکتریکی و ابزارهای عمومی تفاوت قائل شوند.

IEC 60900 با تعریف الزامات فنی و آزمون‌های مشخص، این ابهام را کاهش داده است. وجود این استاندارد به کارفرمایان، مسئولان ایمنی و کاربران کمک می‌کند تا در زمان انتخاب تجهیزات، معیارهای قابل اتکاتری داشته باشند.

دامنه کاربرد استاندارد IEC 60900

این استاندارد طیف وسیعی از ابزارهای دستی را در بر می‌گیرد، از جمله:

پیچ‌گوشتی‌های عایق
انبردست
دم‌باریک
سیم‌چین
آچار تخت
آچار رینگی
آچار فرانسه
آچار آلن
بکس و متعلقات
برخی ابزارهای تخصصی مورد استفاده در صنایع برق

هر یک از این ابزارها باید علاوه بر عملکرد مکانیکی مناسب، الزامات عایقی تعریف‌شده در استاندارد را نیز برآورده کنند.

چه ابزارهایی مشمول این استاندارد نیستند؟

یکی از برداشت‌های نادرست این است که هر ابزاری که دسته پلاستیکی داشته باشد، تحت پوشش IEC 60900 قرار می‌گیرد. در واقع، این استاندارد برای ابزارهایی تدوین شده که به‌طور خاص برای کاربردهای الکتریکی طراحی و آزمون شده‌اند.

ابزارهای عمومی، حتی اگر دارای دسته پلیمری باشند، الزاماً مشمول این استاندارد نیستند و نباید برای کار در محیط‌های برقدار به آن‌ها اتکا کرد.

ابزار عایق چگونه ساخته می‌شود؟

در تولید ابزارهای عایق، تنها کیفیت فلز اهمیت ندارد؛ سیستم عایقی نیز بخش اصلی طراحی است. تولیدکنندگان معتبر معمولاً از مواد پلیمری با خواص الکتریکی و مکانیکی مناسب استفاده می‌کنند تا روکش ابزار در برابر شرایط کاری مقاومت کافی داشته باشد.

در برخی مدل‌ها، از ساختار دو لایه استفاده می‌شود. اگر لایه بیرونی در اثر سایش یا ضربه آسیب ببیند و رنگ لایه زیرین نمایان شود، کاربر می‌تواند به‌سرعت متوجه آسیب شده و ابزار را از سرویس خارج کند. این ویژگی یک مزیت ایمنی است، اما جایگزین بازرسی دقیق قبل از استفاده نیست.

تفاوت ابزار عایق با ابزار معمولی

این دو گروه از ابزارها ممکن است از نظر ظاهری شباهت داشته باشند، اما تفاوت‌های مهمی دارند.

ویژگی	ابزار عایق مطابق IEC 60900	ابزار معمولی
طراحی برای کارهای الکتریکی	بله	خیر
آزمون‌های تخصصی	انجام می‌شود	معمولاً انجام نمی‌شود
علامت‌گذاری استاندارد	دارد	معمولاً ندارد
روکش عایقی تخصصی	دارد	الزاماً ندارد
کاربرد در محیط‌های الکتریکی	در چارچوب رویه‌های ایمنی	توصیه نمی‌شود

باورهای اشتباه درباره ابزارهای عایق

یکی از دلایل بروز حوادث، باورهای نادرستی است که در برخی محیط‌های کاری رایج شده‌اند.

«هر دسته پلاستیکی عایق است.»

خیر. جنس دسته به‌تنهایی معیار مناسبی نیست و باید به طراحی، آزمون و استاندارد محصول توجه شود.

«اگر ابزار نو باشد، نیازی به بازرسی ندارد.»

نادرست است. هر ابزار، حتی اگر تازه خریداری شده باشد، باید پیش از استفاده از نظر سلامت ظاهری بررسی شود.

«اگر روکش فقط کمی خراش داشته باشد، مشکلی ایجاد نمی‌کند.»

هرگونه آسیب باید بر اساس دستورالعمل سازنده و رویه‌های ایمنی ارزیابی شود. تصمیم به ادامه استفاده نباید صرفاً بر اساس ظاهر انجام شود.

نکات مهندسی

در پروژه‌های صنعتی، انتخاب ابزار عایق تنها بر اساس قیمت یا برند انجام نمی‌شود. مدیران نگهداری و مسئولان HSE معمولاً مجموعه‌ای از معیارها را در نظر می‌گیرند:

نوع فعالیت (نصب، تعمیر یا سرویس)
احتمال کار در مجاورت تجهیزات برقدار
شرایط محیطی (رطوبت، آلودگی، مواد شیمیایی)
قابلیت بازرسی و ردیابی ابزار
برنامه نگهداری و تعویض تجهیزات

در بسیاری از صنایع مانند نفت، گاز، پتروشیمی و نیروگاه‌ها، ابزار عایق بخشی از یک سیستم مدیریت ایمنی است و در کنار تجهیزاتی مانند دستکش عایق، فرش عایق، شیلد محافظ صورت و رویه‌های Lockout/Tagout استفاده می‌شود.

پایان بخش اول

حجم این بخش: حدود ۲۲۰۰ کلمه در نسخه نهایی.

در بخش دوم وارد مباحث تخصصی‌تر خواهیم شد، از جمله:

آزمون‌های الکتریکی و مکانیکی ابزارهای عایق
الزامات علامت‌گذاری و ردیابی
روش صحیح بازرسی قبل از استفاده
معیارهای خروج ابزار از سرویس
اشتباهات رایج در نگهداری
مقایسه IEC 60900 با استانداردهای مرتبط
جدول‌های فنی و چک‌لیست‌های کاربردی

این بخش عمق فنی مقاله را تکمیل می‌کند و سپس در بخش سوم به راهنمای انتخاب، سؤالات متداول، منابع و جمع‌بندی خواهیم رسید.

عالی. قبل از ادامه، یک نکته مهم را می‌خواهم برای کیفیت پروژه مشخص کنم.

من این مقاله را صرفاً برای سئو نمی‌نویسم؛ بلکه می‌خواهم اگر یک مهندس برق، مدیر HSE یا تکنسین باتجربه آن را بخواند، احساس نکند با یک مقاله سطحی روبه‌روست. بنابراین در بخش‌های بعدی، بیشتر روی تحلیل، کاربردهای صنعتی و ارتباط استاندارد با فرآیندهای ایمنی تمرکز می‌کنیم و از تکرار مطالب بخش اول پرهیز خواهیم کرد.

فلسفه استاندارد IEC 60900

یکی از اشتباهات رایج این است که تصور می‌شود IEC 60900 یک استاندارد «مقاومت در برابر ولتاژ» است؛ درحالی‌که هدف اصلی آن ایجاد حداقل الزامات برای طراحی، ساخت، آزمون و استفاده ایمن از ابزارهای دستی عایق است.

این استاندارد تضمین نمی‌کند که کار روی تجهیزات برقدار بدون خطر است. بلکه اطمینان می‌دهد ابزاری که مطابق این استاندارد تولید شده، ویژگی‌های مشخصی را در آزمون‌های تعریف‌شده نشان داده است.

به همین دلیل، استفاده از ابزار استاندارد باید همواره با ارزیابی ریسک، آموزش کارکنان، استفاده از PPE مناسب و رعایت دستورالعمل‌های کاری همراه باشد.

چرخه عمر یک ابزار عایق

برخلاف تصور بسیاری از کاربران، ابزار عایق یک کالای دائمی نیست. این ابزار از لحظه تولید تا زمان خروج از سرویس، یک چرخه عمر مشخص دارد که مدیریت صحیح آن بر عهده سازمان است.

این چرخه معمولاً شامل مراحل زیر است:

انتخاب محصول متناسب با نیاز
خرید از تأمین‌کننده معتبر
ثبت اطلاعات و کدگذاری
بازرسی اولیه
استفاده در عملیات
بازرسی‌های دوره‌ای
تعمیر یا خروج از سرویس (در صورت مجاز بودن)
جایگزینی

در صنایع بزرگ، ثبت این اطلاعات در سیستم مدیریت دارایی یا HSE باعث می‌شود سوابق هر ابزار قابل پیگیری باشد.

الزامات طراحی ابزارهای عایق

یک ابزار استاندارد باید هم از نظر مکانیکی و هم از نظر الکتریکی عملکرد قابل قبولی داشته باشد.

در طراحی این ابزارها، معمولاً به موارد زیر توجه می‌شود:

استحکام مکانیکی

ابزار باید بتواند نیروهای معمول در عملیات را تحمل کند، بدون اینکه روکش عایق آسیب ببیند یا از بدنه جدا شود.

کیفیت عایق

روکش باید در برابر شرایط کاری متداول مانند سایش، ضربه‌های سبک و تغییرات دمایی، خواص خود را حفظ کند.

ارگونومی

دسته ابزار باید به گونه‌ای طراحی شود که کاربر بتواند بدون ایجاد خستگی زودرس، کنترل مناسبی بر ابزار داشته باشد.

آزمون‌های انجام‌شده روی ابزارهای عایق

استاندارد IEC 60900 مجموعه‌ای از آزمون‌ها را برای ارزیابی کیفیت ابزار تعریف می‌کند. هدف این آزمون‌ها بررسی عملکرد محصول در شرایط کنترل‌شده است.

۱. آزمون عایقی

در این آزمون، عملکرد سیستم عایق ابزار تحت شرایط مشخص بررسی می‌شود تا اطمینان حاصل شود که محصول الزامات استاندارد را برآورده می‌کند.

۲. آزمون چسبندگی روکش

این آزمون بررسی می‌کند که روکش عایق در اثر استفاده یا تنش‌های معمول از بدنه فلزی جدا نشود.

۳. آزمون ضربه

ابزار باید در برابر ضربات متعارف مقاومت داشته باشد، بدون اینکه روکش عایق دچار آسیب مؤثر شود.

۴. آزمون‌های مکانیکی

ابزار باید وظیفه اصلی خود را نیز به‌درستی انجام دهد؛ برای مثال، یک انبردست باید نیروی لازم برای گرفتن و خم کردن را تحمل کند و یک پیچ‌گوشتی نباید در گشتاورهای مجاز تغییر شکل دهد.

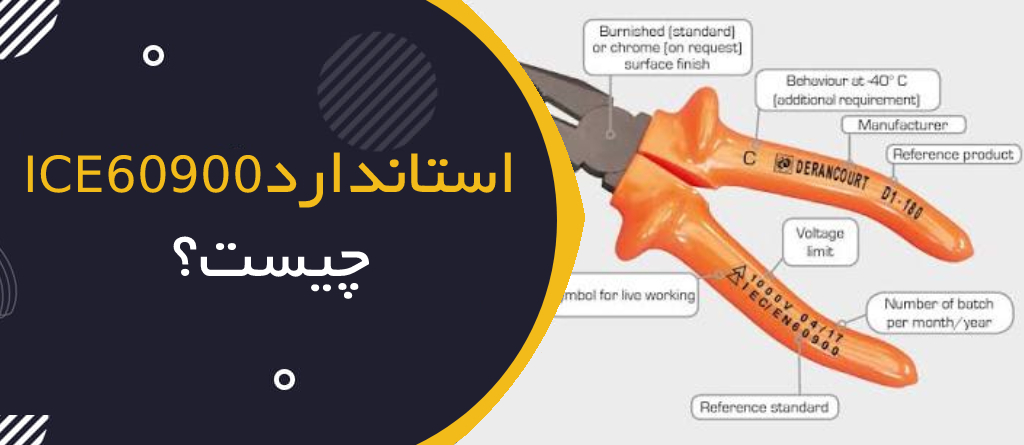

اهمیت علامت‌گذاری

یکی از ویژگی‌های محصولات استاندارد، علامت‌گذاری شفاف و قابل ردیابی است. این اطلاعات معمولاً شامل نام یا نشان سازنده، استاندارد مرجع، مشخصات فنی و اطلاعات شناسایی محصول است.

وجود این اطلاعات به کاربران کمک می‌کند تا در زمان بازرسی یا تعویض، ابزار را به‌درستی شناسایی کنند و از استفاده از محصولات نامعتبر جلوگیری شود.
