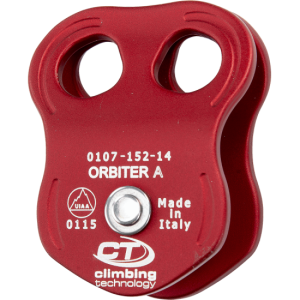

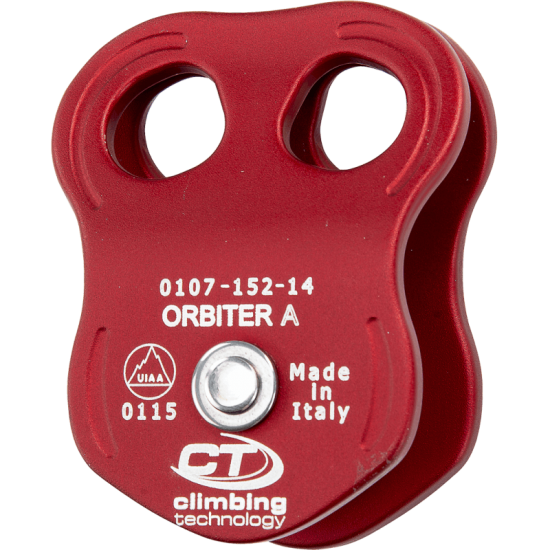

معرفی، نقد و بررسی قرقره سی تی مدل ORBBITER A

قرقره ORBITER A ساخت شرکت CT(Climbing Technology) و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
قرقره ORBITER A از جنس آلیاژ روشن می باشد. طراحی نوآورانه و صفحات جانبی متحرک این قرقره اجازه اتصال به هر اتصال دهنده ای را می دهد. نوع سیستم چرخنده آن به صورت بوش می باشد. این نوع قرقره ها برای استفاده در فعالیت های کوهنوردی، غارنوردی، دره نوردی و عملیات های امداد و نجات مناسب هستند و مطابق با قوانین و استاندارد های اروپا طراحی شده اند.

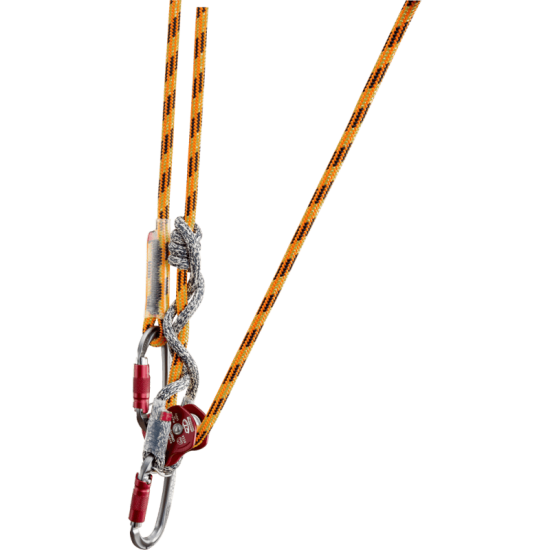

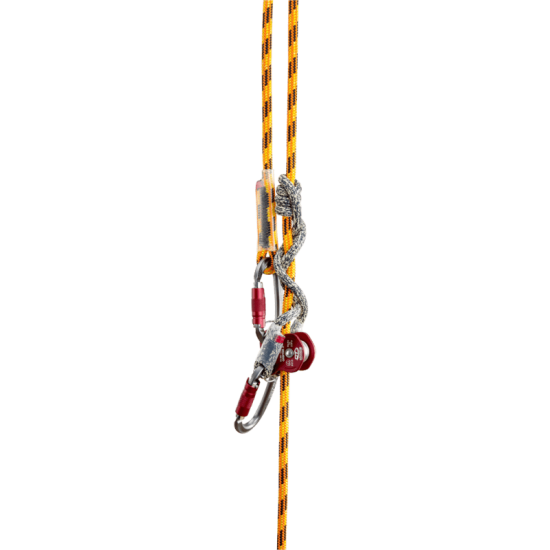

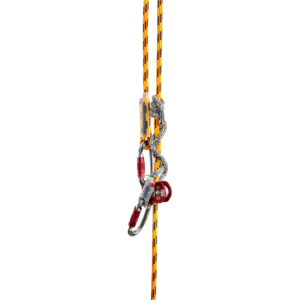

    طراحی نوآورانه برای افزایش بهره وری از اصطحکاک گره برای بالا رفتن از درخت
    دارای دو روزنه اتصال برای تراز نگه داشتن اتصال دهنده ها و جلوگیری از پیچ خوردگی قرقره به سمت بار
    مواد سازنده: قرقره و صفحات جانبی از آلیاژ روشن ، پین از فولاد ضد زنگ
    سیستم چرخنده قرقره: از نوع (بوش) SELF-LUBRIFICATING BUSHING
    قابلیت استفاده همراه با طناب های با قطر mm 13 تا8
    اتصال همزمان دو کارابین به نقطه اتصال قرقره
    سایز: 58 × 71 × 32 mm
    وزن: 104  گرم
    تحمل فشار 30 KN ( 15 KN بر روی هر انتهای طناب)
    بار کاری: 5KN ( 2.5 KN بر روی هر انتهای طناب )
    کارایی 80%
    استاندارد: CE ، EN 12278: 2007 ، UIAA
راهنمایی دستورالعمل استفاده از این دستگاه شامل دستورالعمل اختصاصی و عمومی می باشد که هر دوی آن ها باید قبل از استفاده از دستگاه با دقت مورد مطالعه قرار گیرند.
راهنمای اختصاصی قرقره ها

.برای مشاهده سایر محصولات کار در ارتفاع این صفحه را مطالعه فرمایید.

1. زمینه و کاربرد:
استاندارد EN 12278:2007 مربوط به تجهیزات کوهنوردی و قرقرها می باشد.
2. نامگداری قطعات:  (شکل 2)

A.    نقطه اتصال
B.    صفحات جانبی قرقره
C.    سیستم چرخنده قرقره (شکل 1)
D.    پین ( میله ) سیستم چرخنده
E.    نقطه اتصال کمکی
جنس هر یک از قطعات: قرقره و صفحات جانبی از الیاژ روشن، ( فقط قرقره های نوع DUETTO از جنس فولاد ضد زنگ می باشند)، جنس پین ار فولاد ضد زنگ

شکل 1: مدل های مختلف قرقره و داده های فنی آن ها

3. مارکینگ ( علائم)
بر روی وسیله اطلاعات زیر دیده می شود:
1.    نام سازنده یا مسئول عرضه کننده به بازار
2.    0333 شناسه بازرسی های مسئول کنترل تولید
3.    نشان CE
4.    لوگوی که توصیه می کنند کاربر بایستی قبل از استفاده، دستورالعمل را با دقت مطالعه کند.
5.    (0000) شماره دسته
6.    شماره سریال (AAAA-MM-YY)
7.    ماکریمم قطر طنابی که می توان استفاده کرد
8.    لوگوی که حداکثر فشار KN بین قرقره و نقطه اتصال را نمایش می دهد.

4. قابلیت رهگیری ( شکل 0)
معنی شماره های روی محصول شامل : (AAAA-MM-YY) ترکیبی از سه علامت : (AAA) شماره پیگیری ، (MM) ماه  و (YYYY) سال تولید می باشد.

5. چک لیست
قبل از هر بار استفاده موارد زیر را بررسی کنید: هیچ علامتی از سایش، ترک خوردگی، خوردگی یا تغییر شکل مشاهده نشود. قرقره به راحتی بچرخد و دچار فرسوگی نشده باشد. وسیله توسط ( شن، ماسه، گل و ...) کثیف نشده باشد. توجه: در صورت بروز سقوط سنگین، حتی اگر آسیب قابل مشاهده ای هم وجود نداشته باشد وسیله باید بلافاصله جایگزین شود، چرا که مقاومت اولیه اتصال دهنده می تواند به طور جدی کاهش یابد.

6. روش استفاده
این وسیله جزئی از وسایل حفاظت فردی محسوب می شود. بررسی کنید که دستگاه همراه با دیگر وسیله های سیستم جاذب انرژی مورد استفاده قرار می گیرد (به عنوان مثال طناب های UIAA ، لنیارد و ....). این سیستم ها برای استفاده در فعالیت های کوهنوردی، غارنوردی، دره نوردی و عملیات های امداد و نجات مناسب هستند و مطابق با قوانین و استاندارد های اروپا می باشند. توجه: همیشه از ( کارابین) اتصال دهنده ها با گیت پچی قفل شونده برای اتصال قرقره به نقطه تکیه گاه استفاده کنید.  توجه: همیشه اتصال دهنده ها را به نقطه اتصال قرقره ها متصل کنید ( شکل3). توجه: هرگز قرقره های از جنس آلیاژ روشن را همراه با کابل های فلزی استفاده نکنید ( شکل 1). اطمینان حاصل کنید که قرقره و یا طناب در برابر عوامل و مواد ساینده و برنده قرار نگیرند( به عنوان مثال صخره). موارد استفاده از خطوط Tyrolean ( تنها برای مدل DUETTO ): نقاط تکیه گاه در خط کار باید جدای از خط ایمنی باشد (شکل 6.1 الی 6.3 ). مجهز کردن طناب ایمنی به سیستم دستگاه متوقف کننده خودکار ( به عنوان مثال ROLLNLOCK ) برای پیشرفت خودکار ( شکل 6.4). توجه به تنش های ایجاد شده بر روی نقاط تکیه گاه بر اساس زاویه ایجاد شده ( شکل 6.7). به انحراف کابل یا طناب و متعاقب آن سرعت پایین آمدن توجه شود (شکل 6.6 ).

7. علائم (شکل 9 )
1.    نقطه تکیه گاه (شکل 9.1)
2.    بارگذاری (شکل 9.2 )
3.    دست (شکل 9.3 )
4.    هارنس (شکل 9.4 )
5.    کابل فلزی (شکل 9.5 )
6.    طناب (شکل 9.6 )
7.    SELF-LUBRIFICATING BUSHING (شکل 9.7 )
8.    بلبرینگ (شکل 9.8 )
9.    بلبرینگ دوبل (شکل 9.9 )

شکل 4 : نحوه استفاده صحیح از وسیله را نشان می دهد

شکل5: نحوه استفاده از وسیله را برای حمل کردن بار نشان می دهد.

شکل 8: هشدارهای را در رابطه با استفاده و نگهداری از وسیله را نشان می دهد.
