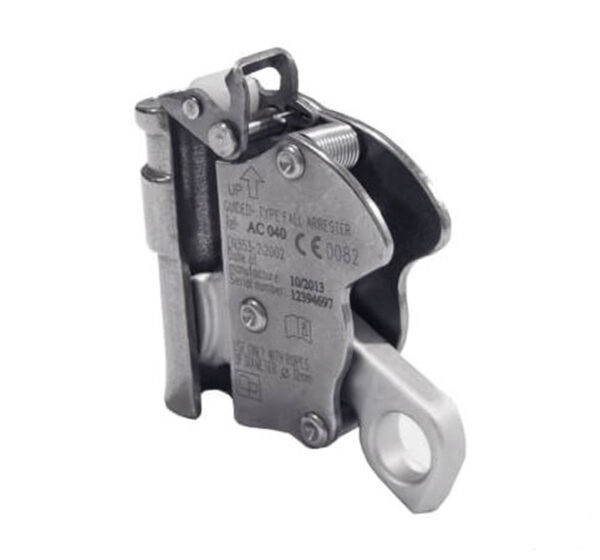

سیستم ترمز نجات Protekt مدل AC040

سیستم ترمز مدل AC040 برند پروتکت، به صورت ویژه و مستقل برای طناب های نجات استاندارد با قطر ۱۴ میلی متر ساخته شده است. مناسب ترین قطر و طول طنابی که مورد استفاده این سیستم باشد، طناب با قطر ۱۴ میلیمتری مدل AC200 با طول ۲۰ متر می باشد.
این محصول ساخت کشور لهستان، تحت استاندارد CE:EN352-2 اروپا می باشد.

دستگاه متحرک متوقف کننده پروتکت مدل AC 040 با استحکام و دوام بسیار بالا برای حفاظت فرد در محیط های کاری در ارتفاع بالا می باشد. از این دستگاه که جزو تجهیزات کار در ارتفاع محسوب می شود، برای صعود و بالا رفتن از سطوح ماننده (سازه ها، کوه و …) جهت جلوگیری از سقوط استفاده می شود.

کاربر باید همیشه پایین تر از نقطه تکیه گاه قرار بگیرد همچنین شیب سطح فعالیت نباید بیشتر از ۴۵ درجه باشد.در حین فعالیت از سست نبودن طناب اطمینان حاصل نمایید تا با لبه های تیز و برنده که باعث ساییدگی و برش می شود تماس نداشته باشد. توجه کنید هیچگاه کاربر نباید بالاتر از نقطه تکیه گاه قرار گیرد.
بنابر استاندارد EN 358، هرگونه فعالیتی که در ارتفاع بیش از ۲ متر انجام شود، نیازمند استفاده از تجهیزات حفاظت فردی و ایمنی در برابر خطرات سفوط می باشد.

لازم به ذکر است از قراردادن هرگونه بار اضافی بر روی طناب اجتاب کنید زیرا باعث آسیب به تکیه گاه طناب می شود. از لنیارد و یا هیچ تسمه دیگری برای اتصال دستگاه به هارنس خود استفاده نکنید. حداکثر وزنی که می تواند این سیستم تحمل کند ۱۰۰ کیلوگرم می باشد..

اجزاء سیستم ترمز:

1. بدنه دستگاه

2. اهرم قفل

3. قفل دندانه ای که شامل یک روزنه برای اتصال کارابین است.

خصوصیات تکیه گاه و اتصالات مورد استفاده مطابق با استاندارد EN 795:

1. برای نصب از محل هایی استفاده شود که حداقل ۱۲ KN و یا ۱۸ KN نیرو برای غیر فلزات را بتاند نحمل کند.

2. لبه های تیز و برنده نداشته باشد.

3. محل نقطه اتصال سیستم باید بالاتر از فرد و به صورت عمودی باشد تا ارتفاع سقوط را کمتر نماید.

4. شیب قابل قبول برای سطوح فعالیت حداکثر ۴۵ درجه می باشد.

5. از این دستگاه باید فقط برای طناب های دارای ویژگی های مناسب این محصول استفاده شود.

6. از کابل های فلزی استفاده نکنید.

7. سیستم ترمز بای با هارنس هایی که دارای اتصالات EN 362 با قفل پیچی و با مقاومت حداقلی ۱۵ KN استفاده شود.

8. با استفاده از پایانه اتصال ، کیت سیستم ترمز به لنیار یا تسمه اتصال به هارنس متصل شود.

9. توجه: استفاده از کیت در مواقعی که بجای اتصال به هارنس از لنیارد استفاده می شود دیگر نکته ی قابل توجه می باشد.

10. توجه: استفاده از لنیارد یا تسمه اتصال بجز کیت مطلقا ممنوع است.

11. توجه: بدون آگاهی از لنیارد های دیگر و یا لنیارد مخصوص دستگاه های دیگر استفاده نکنید.

نصب و راه اندازی سیستم ترمز مدل AC040 :

1. قفل دندانه دار دستگاه را باز کرده و به صورت ایمن بگیرید ، سپس طناب را در دستگاه قرار دهید و اطمینان حاصل کنید که طناب به درستی و صحیح و به سمت بالا در داخل دستگاه قرار گرفته است.

2. قفل دندانه را آزاد کرده و به صورت ایمن بگیرید تا طناب از داخل دستگاه آزاد نشود.

3. کارابین مطابق با استاندارد EN362:2004 را به روزنه اتصال قفل دندانه دستگاه وصل کنید.

4. تست عملکرد: کارابین را گرفته و به سمت بالا بکشید تا مشخص شود که به صورت آزادانه کار می کند یا نه سپس آن را نگهدارید و به سرعت به سمت پایین بکشید تا مشخص شود که از سقوط جلوگیری می کند یا نه.

5. وقتی که می خواهید سیستم متوقف کننده را در ارتفاع مورد نظر قفل کنید اهرم آن را شارژ کنید. توجه: اتصال کارابین به هارنس باید بعد از انجام مراحلی که در بالا گفته شد صورت گیرد. هنگامی که دستگاه از طناب جدا شد آنگاه کارابین آن جدا کنید.- فاصله مجاز سقوط چیست: حداقل فاصله مورد نیاز در زیر پای فرد به منظور اجتناب از برخورد با سازه، زمین و موانع دیگر در صورت سقوط از ارتفاع.

   – توجه: قبل از استفاده و هنگام کار باید میزان فاصله مجاز سقوط را مشخص کنید.

   – توجه : کاربر حتما باید میزان فاصله مجاز را مشخص کند چرا که در صورت بروز حادثه ممکن است در برابر سقوط محافظت نشود، بنابراین اتخاذ اقدامات تکمیلی در طول بالا رفتن و یا پایین آمدن پیشنهاد می شود.

   – توجه: میزان استاندارد سقوط با استفاده از یک جسم ۱۰۰ کیلوی تست شده است.

   – توجه: این میزان استاندارد بسته به فاصله سقوط و کشش طناب می تواند متغییر باشد.

زمان بازرسی و چک دستگاه مطابق با استاندارد EN12841:2006:

حداقل در هر ۱۲ ماه (۶ماه برای استفاده در دریا) به صورت تخصصی و دقیق توسط شرکت سازنده و افراد متخصص چک شود. با توجه به شدت و دوره ی استفاده از این دستگاه دوره بازرسی متغیر بوده و این بازرسی دوره ای باید به صورت منظم برای اطمینان از کارایی و دوام وسیله ادامه داشته باشد چرا که جان و سلامتی کاربر به آن بستگی دارد. نتایج حاصل از چک در یک فرم مناسب ثبت و ضبط شود و در صورت مفقودی برگه بازرسی یا برچسب از وسیله استفاده نشود.

مشخصات فنی دستگاه ترمز پروتکت مدل AC040:

• جنس سیستم فولاد ضد زنگ

• ابعاد : ارتفاع (۸.۳  سانتی متر ) عرض (۸ سانتی متر ) عمق ( ۲۸ سانتی متر )

• دارای استاندارد های EN 353-2: 2002 و EN 12841: 2006-A

• دارای تاییدیه استاندارد CE اروپا

• مناسب برای طناب های با قطر ۱۴ میلی متری AC200 به طول ۲۰ متر

• حرکت راحت در هر دو جهت در امتداد طناب و قابلیت قفل به صورت دستی

• سیستم ترمز میتواند با جاذب انرژی استفاده شود.

• حداکثر وزن قابل تحمل سیستم ۱۰۰ کیلوگرم

• ساخت برند لهستانی Protekt
