معرفی، نقد و بررسی قرقره باری سی تی مدل GRIZZLY

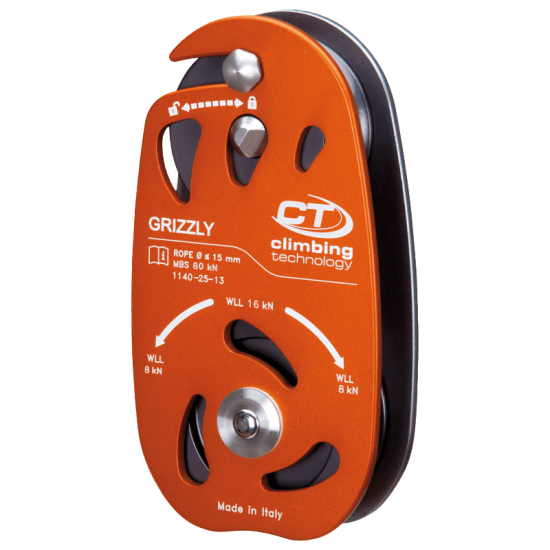

قرقره GRIZZLY ساخت شرکت CT(Climbing Technology) و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
یکی از ویژگی های بارز قرقره GRIZZLY که آن را از دیگر قرقره ها متمایز می کند کاربرد آن است. این قرقره برای قطع کردن درختان مورد استفاده قرار می گیرد. در واقع این قرقره جزء وسایل حفاظت فردی محسوب نمی شود و برای بلند کردن و یا پایین آوردن افراد نمی توان از آن استفاده کرد.

ویژگی های اصلی:
    طراحی شده برای قطع درختان
    سیستم باز و بسته شدن ساده و ایمن
    مکانیسم بسته شدن به گونه ای است که از  باز شدن اتفاقی جلوگیری می کند
    مواد سازنده: قرقره آلومینیومی ، فلنج و محور فولادی
    سیستم چرخنده قرقره: از نوع (بوش) SELF-LUBRIFICATING BUSHING
    قابلیت استفاده همراه با طناب های تا قطر 15 mm
    سایز: 185 × 95 mm
    وزن: 880 گرم
    تحمل فشار 80 KN ( 15 KN بر روی هر انتهای طناب)
    بار کاری:  KN16 ( 8 KN بر روی هر انتهای طناب )
برای مشاهده کلیه تجهیزات کار در ارتفاع از این صفحه دیدن فرمایید.

دستورالعمل عمومی برای استفاده از کارابین ها
1. آموزش

فعالیت های مربوط به استفاده از وسیله بطور بالقوه خطرناک است و فقط باید توسط افراد آموزش دیده و با تجربه مورد استفاده قرار گیرد. قبل از استفاده از وسیله ضروری است: آموزش و دستورالعمل سازگار با وسیله رادریافت کنید، در صورت لزوم برای استفاده از وسیله، آموزش مخصوص استفاده از وسیله را دریافت و یاد گرفته و با آن کاملا آشنا شوید. وسیله باید در بهترین شرایط فیزیکی خود قرار داشته باشد. هشدار: از مصرف الکل و دیگر مواد از جمله دارو که ممکن است تعادل و ادراک شما را تغییر دهد اجتناب کنید.

2. هشدار قبل از استفاده
باید دستورالعمل های عمومی و اختصاصی را که همراه با محصول ارائه شده است را به دقت بخوانید و اطمینان حاصل کنید که به طور کامل آن را درک کرده اید. اطمینان حاصل کنید که تمام تجهیزات، برای استفاده ای که در نظر گرفته شده اند در شرایط کاری مناسبی قرار دارند و تمام اجزاء و عناصر سازگار با یکدیگر هستند و با قوانین و مقررات موجود مطابقت دارند. بررسی کنید که سیستم به درستی مونتاژ شده است و اجزای مختلف در کار یکدیگر تداخل ایجاد نمی کنند. هشدار: همیشه بررسی کنید که طناب های مورد استفاده، با سیستم سازگار است: در حقیقت بعضی از طناب ها دچار لغزش می شوند که کم و بیش به عوامل مختلفی مانند ( ساختار غلاف، طرز عمل، سطوح کاری، قطر ناکافی ، رطوبت، یخ زدن طناب و ...) بستگی دارد. با دقت به هر صدمه ای که در اثر برخورد و مالش طناب با سطوح ساینده یا تیز ممکن است اتفاق بیافتد توجه داشته باشید. ضروری است که اطمینان حاصل شود که طناب و دیگر اجزاء به صورت آزادانه بر روی سطوح ساینده، لبه تیز و دیگر منابع احتمالی ساینده حرکت می کنند. هشدار: از وسیله برای فعالیت های بالاتر از حد توان وسیله و استفاده های متفاوت که دستگاه برای آن طراحی نشده است استفاده نکنید، هر شخص مسئول انتخاب و فعالیت های خود است: هر شخصی که مسئولیت پذیر نیست نباید از این وسیله استفاده کند. تولید کننده مسئولیت نقص در تولید و یا مواد سازنده وسیله را بر عهده دارد. تجهیز کردن خود به وسایل حفاظت فردی به این معنی نیست که خود را در معرض خطرات بالقوه کشنده قرار دهید. هشدار: روش های درست و نادرست بسیاری برای استفاده از وسیله وجود دارد که تنها مجاز به استفاده از روش های درست هستید، و استفاده از روش های نادرست ممنوع می باشد. هشدار: هرگز از دستگاهی که تاریخچه آن برای شما ناشناخته است استفاده نکنید.

3. مارکینک (نشان)
نشان های بر روی وسیله بسته به ابعاد آن می تواند در بخش های مختلفی باشد. هشدار: برچسب ها یا مارک ها را حذف نکنید و حتی بعد از استفاده مطمئن شوید که همه آن ها قابل خواندن هستند.

4. عمردستگاه
حداکثر طول عمر دستگاه متشکل از دوره انبار کردن و دوره استفاده از آن است. طول عمر واقعی وسیله دقیقا قابل پیش بینی نیست  و تحت تاثیر عوامل زیادی مانند (محیط کاری، آب و هوا، شرایط نگهداری، میزان استفاده از محصول و ..) قرار دارد. عمر وسیله  حتی می تواند در رویداد های استثنایی مانند ( سقوط سخت، پیچ خوردگی، دمایی شدید، تماس با مواد شیمیایی مضر و یا لبه های تیز و ...) به یکبار استفاده محدود شود. در صورت شک و تردید در حفاظت و عملکرد وسیله از وسیله استفاده نکرده و بلافاصله به مسئول ایمنی و یا شرکت سازنده اطلاع دهید.

5. حذف کردن
توقف سریع استفاده از وسیله هنگامی که : اگر بیش از حداکثر طول عمر از آن استفاده شده است. با توجه به استاندارد های به روز، با دستگاه های مدرن تر سازگار نیستند. اگر نتیجه بررسی رضایت بخش نیست. اگر شما متوجه شدید که وسیله در شرایط خوبی قرار ندارد. اگر در معرض رویداد های استثنایی و یا سقوط سخت قرار گیرد: حتی اگر نقص قابل مشاهده ی وجود نداشته باشد چرا که ممکن است وسیله قدرت و مقاومت اولیه خود را نداشته باشد. هشدار: برای جلوگیری از استفاده بیشتر وسیله را از بین برده و دور بریزید.

6. تعمیر کردن
از هرگونه تغییر و دستکاری اجتناب کنید چرا که ممنوع است و می تواند ایمنی شما و وسیله را به خطر بیاندازد. تعمیرات وسیله باید توسط خود سازنده و یا در صورت امکان توسط اشخاصی که توسط سازنده مجاز شده اند تعمیر شود.

7. روانکاری ( روغن کاری)
در صورت نیاز بخش های متحرک دستگاه تنها با استفاده از اسپری های روغنی سیلیکون، روغن کاری شوند. هشدار: روغن بیش از حد باعث جذب خاک و گرد و غبار به وسیله می شود. روغن مازاد را با استفاده از یک پارچه پاک کنید. هشدار: بررسی کنید که آیا روغن کاری، تعامل بین وسیله و دیگر تجهیزات ( مانند طناب) را به خطر نمی اندازد.

8. تمیز کردن و نگهداری
از تماس دستگاه با منابع حرارت، اشیاء تیز و ساینده، مواد خورنده و یا حلال ها اجتناب کنید. وسیله را با آب خالص بشوید و در صورت لزوم مقداری صابون به آن اضافه کنید. برای خشک کردن وسیله از یک پارچه تمیز و غیر ساینده استفاده کنید. برای ضدعفونی کردن آن مطابق با دستورالعمل ایمنی از آمونیوم نمک استفاده کنید. اگر دستگاه مرطوب باشد برای خشک شدن ، آن را در هوای آزاد به دور از منابع گرما قرار دهید.

9. حمل و انبار کردن
برای ذخیره سازی بهینه، وسیله را در محیط های کاملا خشک با دمای اتاق و تهویه مناسب قرار دهید. وسیله در معرض مواد شیمیایی و خورنده، گرد و غبار و محیط های اسیدی قرار نگیرد. در حین حمل و نقل، از فشرده سازی، قرار دادن در معرض نور مستقیم خورشید و تماس با اشیاء تیز اجتناب کنید. وسیله را در ماشین یا در محیط های که در معرض نور آفتاب است قرار ندهید.

10. ضمانت
دارای سه سال گارانتی در برابر هرگونه نقص تولید و یا نقص در مواد سازنده است. گارانتی موارد استفاده  استاندارد ، تغییرات در وسیله، نگهداری نامناسب، آسیب به دلیل استفاده نادرست از وسیله، سهل انگاری، تعمیر و نگهداری نامناسب و ... و هر دلیل دیگر نه تنها دلایل ذکر شده را پوشش نمی دهد. هرگونه تغییر در وسیله مجاز نبوده بلکه ممنوع بوده و ممکن است که باعث عملکرد نادرست وسیله شود. تولید کننده و  یا مسئول عرضه کننده وسیله به بازار در برابر هرگونه حوادث مستقیم و غیر مستقیم ممکن یا حوادث عمدی و اتفاقی و یا هرنوع آسیب به علت استفاده نادرست از این محصول و یا استفاده نامنطبق که در این راهنما گفته شده است مسئول نیست. برای ایمنی بهتر کاربر، محصول در هرکجای خارج از کشور فروخته شود، فروشنده باید این دستورالعمل را به زبان همان کشور برای استفاده از این وسیله در اختیار مشتریان قرار دهد.

- دستور العمل اختصاصی
این نوشته حاوی اطلاعات لازم برای استفاده صحیح از قرقره کنترل گر قطع درختان است. وسیله باید در زمینه ای که برای آن مشخص شده است (کنترل قطع درختان و یا شاخه) و همچنین در محدوده بار کاری که سازنده برای آن مشخص کرده است مورد استفاده قرار بگیرد. توجه: این وسیله جزء وسایل حفاظت فردی نمی باشد: این محصول برای بلند کردن و یا پایین آوردن افراد ممکن است تحت هیچ شرایطی مورد استفاده قرار نگیرد. قبل از استفاده از وسیله برای حصول اطمینان از اینکه کار می تواند به صورت ایمن و با خیال راحت انجام شود باید ارزیابی ریسک صورت گیرد. این وسیله می تواند همراه با طناب های تا قطر 15 mm مورد استفاده قرار گیرد. توجه: هنگام کار با این وسیله از کابل های فلزی و یا زنجیر استفاده نکنید.

نامگذاری (شکل 3.1)

A.    پین قفل
B.    دکمه فشاری
C.    نقطه اتصال
D.    صفحه جانبی ثابت
E.    قرقره
F.    پین چرخنده
G.    صفحه جانبی متحرک
مواد سازنده: صفحات جانبی، دکمه فشاری، نقطه اتصال و قرقره از جنس آلیاژ روشن _ پین قفل و لولا از جنس استیل ضد زنگ.

مارکینگ (علائم) (شکل 3.2)

بر روی وسیله اطلاعات زیر دیده می شود:
1.    تصویر نشان دهنده نحوه صحیح بستن وسیله
2.    قطرطنابی که مورد استفاده قرار می گیرد
3.    نام سازنده یا مسئول عرضه کننده به بازار
4.    حدود بار کاری
5.    ساخت کشور ایتالیا
6.    شماره دسته
7.    حداقل مقاومت شکست
8.    لوگوی که توصیه می کنند کاربر بایستی قبل از استفاده، دستورالعمل را با دقت مطالعه کند.
9.    نام محصول
10.     تصویری که نشان می دهد دستگاه بسته نشده است

3. کنترل
قبل از هر بار استفاده موارد زیر را بررسی کنید: هیچ علامتی از سایش، ترک خوردگی، خوردگی یا تغییر شکل مشاهده نشود. هیچ علامتی از سایدگی، بریدگی، از هم گسیختگی، خوردگی و یا سوختگی در طناب های مورد استفاده و یا محل دوخت آن ها نباید مشاهده شود. صفحه جانبی متحرک و قرقره باید آزادانه بچرخند و هیچ گونه اختلالی در عملکرد آن ها وجود نداشته باشد. دکمه فشاری گیر نکند و بعد از فشار دادن به سر جای اولیه خود برگردد. هنگامی که صفحه جانبی  متحرک به سمت موقعیت کاری حرکت می کند ( شکل 5 ) دکمه فشاری بلافاصله در موقعیت قفل قرار گیرد.

قرقره در موقعیت انتظار جهت بارگزاری آزاد باشد. در طول استفاده: همیشه چک شود که طناب در داخل قرقره در موقعیت مناسبی قرار دارد (شکل 7.1). از تکیه دادن طناب و قرقره به قطعات و مواد ساینده و یا برنده جلوگیری شود (شکل 7.4_7.5). نسبت به طناب های یخ زده و گل آلود و یا هر جسم خارجی دیگر که مانع از عملکرد خوب قرقره می شوند مراقب باشید. به طور منظم بررسی کنید که اجزای سیستم به صورت صحیح به هم وصل شده و دستگاه از عملکرد خوبی برخوردار است. اطمینان حاصل کنید که صفحه جانبی متحرک بخوبی بسته و قفل شده است ( شکل 5.3_5.4 ). اطمینان حاصل کنید که مقدار طناب باقی مانده برای محکم بستن و محدود کردن اثرات سقوط کافی است. اطمینان حاصل کنید که قرقره به طناب اجازه می دهد تا در هر دو جهت به صورت آزادانه حرکت کند (شکل 6.1 ).


4. دستورالعمل استفاده
4.1 نصب و راه اندازی: دکمه را به سمت پایین فشار دهید (1) صفحه جانبی متحرک را در جهت عقربه های ساعت (شکل 4.2) تا رسیدن به موقعیت نیمه بچرخانید (2) دکمه را به سمت پایین فشار دهید  (3) صفحه جانبی را بچرخانید (4)  تا کاملا صفحه باز شود (شکل 4.3). حلقه طناب تکیه گاه را (A) به نقطه اتصال متصل کنید و طناب فرود آورنده (W) را به قرقره وصل کنید (شکل 5.1). صفحه متحرک را در جهت خلاف عقربه های ساعت حرکت دهید تا کاملا بسته شود (شکل 5.1_5.3). توجه: بررسی کنید که دستگاه به درستی بسته شده است و دکمه به حالت اولیه خود بازگشته و صفحه متحرک را قفل کرده است (شکل 5.3). توجه: هنگامی که صفحه متحرک باز یا نیمه باز است از وسیله استفاده نکنید(شکل 7.7). از این وسیله برای بلند کردن و یا پایین آوردن افراد استفاده نکنید (شکل 6). قبل از استفاده عملکرد  دستگاه را تست کنید تا از درستی نصب آن مطمئن شوید.


4.2 مثال های برای نحوه استفاده: (شکل 8.1_8.2) نشان دهنده دو نمونه از اتصال درست قرقره به تنه درخت برای کنترل قطع درخت است. قرقره باید در موقعیت پایین تر از برش قرار گیرد و از طناب برای تکیه گاه آن استفاده شود. طناب کاری که قبلا بر روی قرقره نصب شده است باید در قسمت بالای برش، گره بخورد. انتهای آزاد طناب در پایه درخت با استفاده از یک سیستم ترمز باید ثابت شود تا کاربر بتواند به تدریج برش و سقوط درخت را تا زمین کنترل کند. توجه: ضروری است که به موقعیت قرارگیری قرقره بر روی تنه درخت به منظور محدود کردن اثرات سقوط تنه درخت توجه شود. در صورت موقعیت کناری (لبه قرقره به تنه چسبیده باشد) قرقره باید به صورت تراز در وسط محور بریدگی در قسمت پایین قرار گیرد(شکل 8.2). در صورتی که قرقره از طرف صفحه کناری به تنه درخت چسبیده باشد، قرقره باید خارج از مرکز به طوری که طناب در جهت وسط و تراز نسبت به محور بریدگی قرار گیرد (شکل 8.1). انتخاب موقعیت تکیه گاه نکته ضروری است، برای توقف ایمن سقوط و اینکه کاربر اطمینان حاصل کند که نقطه تکیه گاه انتخاب شده و اجزای سیستم، مقاومت کافی را برای حمایت در برابر بار کاری مورد انتظار و همچنین بار کاری غیر منتظره که ممکن است در شرایط اضطراری به وجود آید را داشته باشند. این سیستم باید برای جلوگیری از نوسانات یا حرکات غیر منتظره و غیر قابل کنترل نصب شود. توجه: هنگام مانور و کار با وسیله از دستکش استفاده کنید.

5. روانکاری ( روغن کاری )
هر زمان که لازم است و حداقل یک بار در سال وسیله باید روانکاری شود. روانکاری صحیح دستگاه شامل: تمیز کردن دستگاه، خشک کردن و روغن کاری آن و سپس اجازه دهید تا روان کننده کاملا جذب شود. توصیه می شود که وسیله حداقل هر یک سال یک بار توسط فرد دارای صلاحیت مورد بررسی قرار گیرد.

6. علائم

1.    تکیه گاه (شکل 2.1)
2.    بار (شکل 2.2)
3.    دست (شکل2.3)
4.    شخص (شکل 2.4)
شکل 9: هشدارهای را در رابطه با استفاده و نگهداری از وسیله را نشان می دهد.
