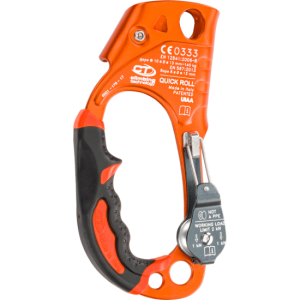

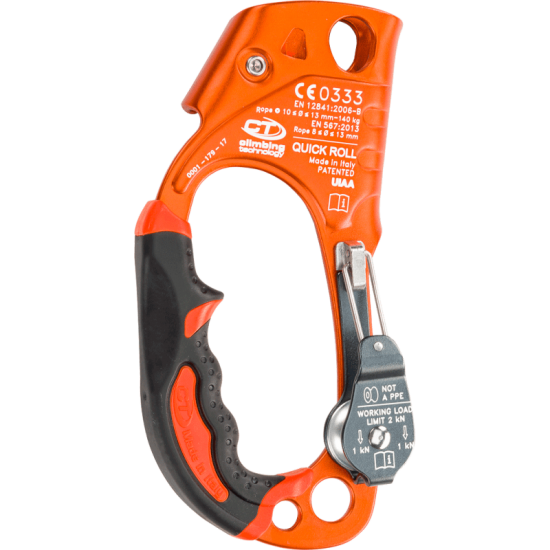

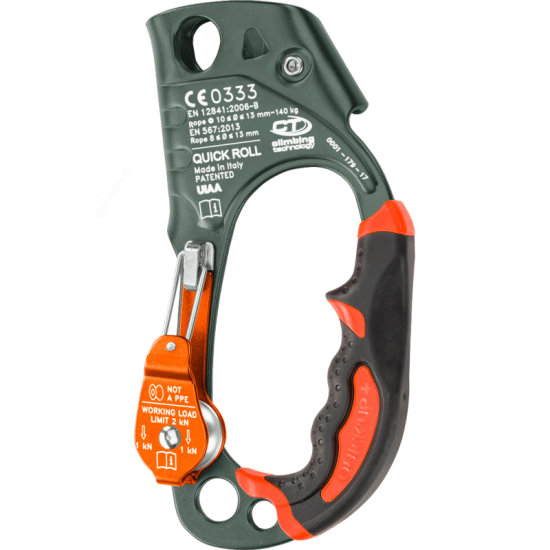

معرفی، نقد و بررسی یومار قرقره دار سی تی مدل QUICK ROLL

QUICK RULL ساخت شرکت CT(Climbing Technology) و محصولی از اروپا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
QUICK RULL یک وسیله جهت صعود به ارتفاعات می باشد این وسیله به شکل نوآورانه ای ساخته شده و شامل Ascender دستی همراه با قرقره یکپارچه می باشد، که می تواند در برنامه های زیر مورد استفاده قرار گیرد:
غارنوردی: این وسیله همراه با یک Ascender قفسه سینه (CHEST ASCENDER +) ، همچنین برای طناب صعود با روش MAO مورد استفاده قرار می گیرد (شکل A).

کار با طناب کوهنوردی: این وسیله همراه با Self-braking فرود (برای مثال SPARROW)  که این ترکیب اجازه صعود با طناب کوهنوردی را فراهم می کند. و ایدآل برای طناب کوهنوردان و صخره نوردی بر روی تخته سنگ ها(شکل B).

خصوصیات اصلی:
•    قالب و شکل جدید، دستگیره Ascender ارگونومیک، طراحی شده برای بهره وری بیشتر هنگام وارد آمدن فشار و افزایش مقاومت در برابر سایش و پاره شدن
•    اهرم Cam را با یک دست میتوان باز کرد ، سیستم بازشونده برای باز شدن Cam ، فقط با یک حرکت به طرف پایین
•    Cam از فولاد بوده  و با تکنولوژی مقاوم در برابر فرسودگی ساخته شده است ، مجهز به تنظیم دندانه ها که از پوشش طناب محافظت میکند اما به همان اندازه مدل های پیشین در قفل و صعود مؤثرکارایی دارد . همچنین دارای سه اسلات( سوراخ) بوده که از  تجمع گل و لای جلوگیری کرده و میزان تلاش های مورد نیاز  برای لغزش وسیله را در هر شرایطی (طناب گل آلود،  یخ و.. ) کاهش می دهد.
•    دو سوراخ اتصال برای موارد گوناگونی استفاده می شود که شامل: ضد وارونگی سیستم Cam، سوراخ ثانویه برای اتصال Maglia rapide برای یک فی فی کوهنوردی
•    وزن بارگیری به 140 کیلوگرم افزایش یافته است.
•    وزن محصول: 255  گرم
•    توجه: قرقره یکپارچه جز وسایل حفاظت فردی نمی باشد و طبق روش نشان داده شده تنها  به عنوان یک وسیله کمک به صعود می تواند استفاده شود و برای حمل مردم ویا مواد قابل استفاده نیست.

برای مشاهده سایر محصولات کار در ارتفاع این صفحه را مطالعه فرمایید.

دستورالعمل اختصاصی :
دستورالعمل راهنما برای این وسیله شامل دستورالعمل عمومی و اختصاصی است، که هر دو دستورالعمل بایستی قبل از استفاده به دقت خوانده و درک شود.
توجه: این بروشور حاوی دستورالعمل اختصاصی می باشد.
استاندارد های مربوطه EN 12841:2006: سیستم دسترسی طناب / وسیله تنظیم طناب نوع B کار با خط Ascander  (وسیله مکانیکی برای فرستادن بار (کوهنوردی).
این وسیله باید با طناب های (بخش مرکزی + غلاف) استاتیک یا غیر استاتیک که مطابق با استاندارد EN 1891 نوع A بوده که قطر طنابmm 10≤Φ≤13 باشد.
تجهیزات کوهنوردی EN 567: گیره طناب باید در طناب های ( بخش مرکزی+غلاف) استاتیک و یا نیمه استاتیک و یا دینامیک (مطابق با استاندارد EN 892) mm 10≤Φ≤13 استفاده شود.
خطر مرگ: سیستم بالابر با قرقره سیستم حفاظت فردی نیست و فقط با توضیح پاراگراف 7 استفاده می شود.
هشدارها و مسئولیت ها: گیره طنابی که در اینجا ذکر می شود جزء تجهیزات حفاظت فردی PPE بوده که شامل سیستم حفاظت از سقوط می باشد، برای مثال : هارنس ها و طناب نجات . هارنس تمام بدن در یک سیستم حفاظت از سقوط فقط بدن شخص را حفظ می کند.
توجه: استفاده از این وسیله تنها برای افراد آموزش دیده و یا افرادی که تحت نظارت مستقیم افراد آموزش دیده یا ماهر هستند ، استفاده می شود. قبل از شروع کار در ارتفاع الزامیست که یک برنامه نجات از شرایط سخت را برای اپراتور تدوین نمایید همچنین اپراتور را از نقشه نجات آگاه کنید. علاوه براین توصیه می شود ، لوازم حفاظت فردی PPE به عنوان آخرین مرحله برای حفاظت در برابر خطرات در نظر گرفته شود. در مورد جایگذینی PPE باید قبل و بعد از هر استفاده توسط اشخاص واجد شرایط و بازرس مجاز به طور کامل بررسی شود.
علامت تجاری (شکل 4):
اطلاعات زیر بر روی وسیله حک شده است :
1.    نشان استاندارد CE
2.    نام تولیدکننده و یا مسئول بارزگانی
3.    مدل محصول
4.    استفاده دستی: R (برای دستگیره سمت چپی) یا L (برای دستگیره سمت راستی)
5.    0333 -   شماره مسئول بدنی کنترل تولید
6.    شماره سال و خصوصیات مربوطه مطابق با استاندارد EN
7.    راه صحیح استفاده
8.    علامتی که توصیه می کند قبل از استفاده از محصول دستورالعمل به طور کامل گردد.
9.    نشان UIAA
10.    کشور سازنده
11.    شماره سری (0000)
12.    شماره سریال(AAAA-DDD-YY)
13.    نوشته ای که نشان می دهد ، سیستم مکانیکی فرستادن بار برای کوهنوردان و قرقره جزء وسایل حفاظت فردی نیستند.
14.    حداکثر بار کاری مجاز

قابلیت ردیابی (شماره سریال):
شماره سریال وسیله (AAAA-DDD-YY) می باشد که شامل: (AAAA) شماره پیگیری ، (DDD) روز ، (YY) سال ساخت می باشد.

نامگذاری قطعات: (شکل 4)
A.    سوراخ دوبل بالایی
B.    سوراخ دوبل پایینی
C.    میله اهرم رهاساز/ایمن/بازکننده
D.    دستگیره
E.    سوراخ پایین تر
F.    سوراخ الصاق براکت
G.    پوشش ایمنی
H.    سوراخ بالایی
I.    سیستم Ascander با قرقره
L. میله اهرم پشتیبان
M. میله اهرم
N. بدنه
O. قرقره

چک لیست ایمنی:
قبل از هر استفاده به دقت بررسی کنید که: هیچ نشانه ای از سایش ، ترک خوردگی، محور Cam آزادانه و بدون فشردگی باشد، گیره فنری Cam که در حالت قفل شده با طناب باشد ، دندانه Cam هیچ نشانه ای از پوشش را نشان ندهد.
اتصال دهنده در سوراخ الصاقی آزادانه قرار داده شده به محور ، از حرکت باز نمی ایستد، کارابینرها به درستی قفل شده باشد، هیچ گونه کثیفی بر روی وسیله نباشد(شن ، ماسه و...)؛ بررسی کنید که بر روی طناب نشانه هایی از سایش، خوردگی ، سوختگی نخ، جوش ها . قالب در وضعیت خوبی قرار داشته باشند.
اطمینان پیدا کنید که فضای کافی زیر ایستگاه کاری کاربر جهت جلوگیری از برخورد با زمین و دیگر موانع در هنگام سقوط وجود داشته باشد.
قبل از اینکه از مدل Quiqe Rull استفاده کنید باید بررسی کنید که: قرقره بدون مانع چرخیدن باشد، اهرم آماده باز شدن و برگشت به حالت اولیه در موقعیت درست و به صورت اتوماتیک باشد؛ شکافی بین سیستم بالابر و دستگیره Ascander که بر روی آن وصل شده وجود ندارد.
در هنگام استفاده:
همیشه بایستی بررسی شود که طناب درون وسیله به درستی قرار گرفته است؛ استفاده از : اسید، رطوبت، گل آلوده، طناب کثیف و هر جسم خارجی که ممکن است مانع خوب کار کردن قفل Ascender بر روی طناب توجه شود.
ارزیابی منظم شرایط کاری خوب شامل قرار دادن صحیح وسیله و دیگر لوازم جانبی موجود در سیستم انجام شود. اطمینان حاصل کنید که اتصال دهنده ها به درستی قفل شده باشند و بست ها به شکل ایمن بسته شده باشند.
اطمینان حاصل کنید طناب همیشه تحت کشش بوده و آمادگی لازم را برای جلوگیری از سقوط و آزاد شدن داشته باشد. از شل بودن طناب بین تکیه گاه و الصاق هارنس اجتناب کنید. بسیار مراقب باشید که طناب در هنگام استفاده در شرایط آب و هوایی معمولی که برای انسان قابل تحمل است (دمای عملیاتی -29 تا +40 درجه سانتی گراد) در نظر گرفته شده است.
برای ایمنی خود ضروری است که نقاط تکیه گاه همیشه در مکان درستی قرار داشته و کار به خوبی انجام شود که خطر سقوط از ارتفاع به حداقل کاهش یابد.
نقطه تکیه گاه باید همیشه در ارتفاع کمر و یا بالاتر قرار داشته باشد تا فضای سقوط آزاد باشد. توجه: از کابل های فلزی یا طناب های پلاستیکی استفاده نکنید. توجه: تماس با مواد شیمیایی مضر می تواند به طور جدی به وسیله آسیب برساند.
قرار دادن طناب: اهرم را برای باز کردن Cam باز کنید (شکل 6.2-9.1). اهرم را با بدنه وسیله چفت کنید(شکل 6.2 – 9-2). طناب را در جهت صحیح بالا/پایین قرار دهید (شکل 6.4 – 9.4)

تست عملکرد : برای اطمینان از اینکه طناب در جهت راست باشد تست ، قفل را انجام دهید(شکل 6.5-6.6 / 9.5-9.6) بار را از وسیله فروبنشانید و آن را باز کنید و طناب را آزاد کنید. برای تسهیل باز کردن Cam انبرک طناب بالارو و اهرم را همزمان با هم فشار دهید.
صعود (با کمک وسایل مناسب دیگر): حرکت آزادانه به سمت بالا ( شکل 7.1 – 10.1) و قفل در موقعیت (شکل 7.2-10.2) وقتی به نقطه تکیه گاه، شکست نزدیک می شوید(شکل 8.1) بسیار مراقب باشید.
وقتی فاکتور سقوط بزرگ تر از 1 باشد، در هیچ شرایطی نباید انبرک طناب استفاده شود، به عنوان مثال کاربر باید تمام مدت زیر وسیله و یا نقطه تکیه گاه باقی بماند (8.2).
توجه: فاکتور سقوط بزرگتر از 1 ممکن است به علت شکستن طناب باشد. فقط برای مدل های  2D 639**/2D 642**: برای این منظور در یک Ascender بر روی یک طناب عمودی را به سمت پایین به موازات طناب به طرف خود بکشید. برای یک طناب غیر عمودی باید به زور و فشار طناب را به وسیله یک اتصال دهنده به داخل سوراخ دوبل وارد کنید (شکل 7.2).

تنها برای مدل 2D 640**: وسیله نجات هارنس از طریق یک اتصال سریع نیم دایره (شکل 14.1) و یا از طریق اتصال دهنده با یک گیت قفل شده (اتوماتیک یا دستی) اتصال دهنده سریع و یا اتصال دهنده باید وارد سوراخ پایین تر شود. جهت اتصال وسیله به صورت عمودی به بالا تنه سوراخ بالاتر به هارنس سینه ای متصل می شود.
توجه: به منظور بالا نصب Ascandere بر روی طناب عمودی بخشی از طناب را در دست خود نگه دارید و تاجایی که امکان دارد به سمت عمودی بکشید، به منظور اجتناب از خطر قفل Cam  را باز کنید.
توجه: مدل2D 642 D5  ایمنی را پوشش می هد که در مورد شرایط خاص موجب حفاظت و جلوگیری از خطر (تحقق سیستم قرقره) و خروج اضطراری از طریق طناب می شود (شکل20).
توجه: این وسیله برای فرود طراحی نشده است اما می توان آن را برای موارد مدت زمان کوتاه مطابق با موارد زیر مورد استفاده قرار داد:
بار را از وسیله آزاد کنید و اهرم را نیمه باز کنید. عملکرد بخش داخلی به این صورت است که قفل ایمنی حرکت داده نشده و انبرک طناب به طرف پایین حرکت داده می شود(2) و طناب مجدداً بارگیری می شود(شکل 11- 10.3)
آزاد کردن بار :
وسیله دارای مکانیسمی است که آن را قادر می سازد حتی زمانی که رهایی کامل از زیر بار امکان پذیر نباشد وسیله باز شود . حرکت ضامن چرخ دنده به درون Cam و حرکت آن به سمت طناب که اجازه رها کردن و آزاد کردن آن را می دهد (11.3-11.1).
نیروی اعمال شده بستگی به بار روی وسیله دارد اما باید همیشه در یک مقدار کافی و مناسب که از باز شدن اتفاقی جلوگیری کند، نگه داشت. با این سیستم اگر بار بسیار زیادی اعمال شود، Cam باز نمی شود (برای مثال وزن اپراتور). با آزاد شدن بار ممکن است طناب کمی آسیب ببیند.
تکنیک پیشرفتهSpeleo: یک وسیله Ascender قفسه سینه که برای بالا بردن با یک طناب در ترکیب با بالابر دستی R یا L ، یک لنبرک طناب برای پای چپ(L) یا راست (R) یا حلقه پا چپ یا راست استفاده می شود.
تصاعد و یاپیشروی می تواند همزمان با هل دادن هر دو پا (شکل 18.1-18.2)؛ و یا توسط فشار دادن یک پا پس از دیگری به صورت پی در پی (شکل 19.2-19.1) می باشد.


2D 642**/2D 639 **: انواع دیگر استفاده: برخی از حالات عملکر این وسیله در راهنما نشان داده شده است:
(A: وقتی کاربر از پله ها یا شیب بالا می رود یا هنگام بالا رفتن ، موجب ایمنی کاربر می شود.
(B: ساخت بالابرها برای نجات و مداخلات کمک های اولیه (شکل 15)
(C: مورد استفاده هنگام صعود عمودی برای ایمنی کاربر(شکل 13.4). انبرک طناب باید به صورت امن با هارنس با استفاده از 2 سوراخ بالایی و طناب باید از بین کارابینر و صفحه کناری وسیله عبور داده شود.
توجه: از تنظیم به صورت نشان داده شده در شکل (13.6-13.5) اجتناب کنید.
(D: استفاده از انبرک طناب کمری: این وسیله می تواند در موقعیت کمر همراه با طناب صعود استفاده شود. انبرک طناب کمری را در موقعیت درستی قرار دهید (همسو با بدن) و از یک مستطیل اتصال سریع به صورت ایمن به نقطه درست بر روی هارنس متصل کنید(شکل 13.1-13.2).
دستورالعمل اختصاصی وسیله رول سریع:
مدل رول سریع مجهز به سیستم بالابر همراه با قرقره است که می تواند برای هر دو طناب دسترسی و فعالیت های غارنوردی استفاده شود.
توجه: سیستم بالابر با قرقره جزء وسایل حفاظت فردی محسوب نشده و تنها می تواند بیشتر به صعود مطابق شکل نشان داده شده مورد استفاده قرار گیرد، نه به عنوان بالابر اشخاص یا مواد(شکل 21).

استفاده از طناب دسترسی(شکل 23): نصب رول سریع بر روی طناب کار ، در بالای ترمز فرود( برای مثال اسپارو). اگر لازم است یک حلقه پا را به سوراخ انتهایی بالابر وصل کنید. طناب کار به ابتدا از سیستم فرود  و سپس به داخل سیستم صعود ، همانطور که در سیستم صعود نشان داده شد، وارد کنید .

دستورالعمل اختصاصی EN 12841:2006: این تجهیزات شامل وسایل تنظیم طناب نوع B، برای صعود در یک خط کاری هستند. وسایل تنظیم طناب نوع B جزء تجهیزات حفاظت فردی و سیستم دسترسی طناب در نظر گرفته می شوند.
وسایل تنظیم طناب نباید برای حفاظت از سقوط مورد استفاده قرار گیرد. یک خط تکیه گاه با وارد شدن وزن کاربر ، باید یک خط کاری در نظر گرفته شود اما حفاظت از سقوط را پوشش نمی دهد. استفاده از وسیله پشتیبان حفاظت از سقوط نوع  A متصل به خط ایمنی ضروری است. توجه کنید که سیستم پشتیبان هرگز در خط کاری بارگیری نمی شود (شکل 17).

هشدار: تنها نقاط لنگر (تکیه گاه) مطابق با استاندارد EN 795 می توانند مورد استفاده قرار گیرند. (حداقل 12 KN تا 18 KN برای اتصالات  غیر فلزی) که دارای لبه های تیز نیستند؛ فقط طناب نیمه استاتیک نوع A (بخش مرکزی طناب +غلاف) با قطر 10 تا 13 میلی متر مطابق با استاندارد EN 1891 (برای صدور گواهی نامه این دستگاه )، طناب های زیر استفاده شده است:
•    طناب Teufelberger Patron PLUS با قطر10 میلی متر
•    طناب Edelrid Rescue استاتیک با قطر 13 میلی متر
 از هرگونه اضافی بار یا وارد کردن بار بر روی وسیله که پتانسیل آسیب رسانی را دارد خودداری شود.
حداقل طول لنیارد گسترش یافته همراه با اتصال دهنده های هارنس تا 1 متر می باشد (لنیارد + اتصال دهنده ها + وسیله). در هنگام استفاده اتصال دهنده باید همیشه در ارتفاع بالاتر از نقطه اتصال کمربند هارنس قرار داشته باشد.
تکنیک اجرای خط تکیه گاه ممکن است بسته به شرایط زیر متفاوت باشد و به میزان قابل توجهی به کثیفی با خاک ، رطوبت ، یخ و تکرار استفاده در یک کشش یکسان بستگی دارد: به خاطر داشته باشید که واریانس موارد ذکر شده در رفتار طناب داخل وسیله موثر است. همچنین قالب ذکر است که حداکثر بار کاری 140 کیلوگرم می باشد.

بازرسی دوره ای:
حداقل هر 12 ماه یک بار و (برای استفاده در زیر دریا هر 6 ماه یک بار) بایستی بررسی دقیق از تجهیزات باید توسط تولید کننده یا کارشناسان تأیید شده توسط سازنده انجام شود. مدت زمان دوره همچنین به شدت و تکرار استفاده از محصول دارد. اجرای بازرسی منظم برای اطمینان از عملکرد ، بهره وری و دوام به ایمنی کاربر بستگی خواهد داشت. برگه نتیجه بازرسی برای هر وسیله ، باید همواره همراه با تجهیزات باشد.
هشدار: اگر برگه فرم نتیجه بازرسی از دست رفته یا ناخوانا است از وسیله استفاده نکنید.
برگه شناسایی تجهیزات شامل اطلاعات زیر می باشد (شکل A) :
علامت تجاری – تولید کننده- محصولات( نوع مدل و کد) – استفاده کننده( شرکت، نام و آدرس)- شماره سریال/دسته- سال ساخت – تاریخ خرید – تاریخ اولین استفاده – تاریخ انقضا – منابع و استاندارد ها – نهاد گواهی دهندهCE  / اعتبار کنترل تولید.


برگه بازرسی دوره ای تجهیزات شامل اطلاعات زیر می باشد(شکل B):
تاریخ – دلیل بازرسی: بازرسی دوره ای را بررسی کنید – نام و امضای شخص مسئول بازرسی – یادداشت ها (نقص پیدا شده، تعمیرات انجام شده یا دیگر اطلاعات مرتبط) – نتایج بازرسی: تجهیزات مناسب برای استفاده – تجهیزات نامناسب برای استفاده یا تجهیزات بررسی شده – تاریخ بازرسی بعدی
