معرفی، نقد و بررسی سیستم پیشگیری از سقوط ویژه کابل سی تی مدل SKC

SKR-2ساخت شرکت CT(Climbing Technology) و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
دستگاه متحرک متوقف کننده سقوط SKR-2 بسیار محکم، با دوام و در برای حفظت در برابر سقوط از ارتفاع بسیار کاربردی می باشد. این دستگاه برای فعالیت های که نیاز به بالا رفتن از سطوح مانند( سازه ها ، کوه و ...) دارند بسیار مناسب می باشد.
•    نصب آسان بر روی طناب و طراحی تضمین شده حتی برای کار با طناب های کثیف و یخی
•    به راحتی در امتداد طناب در هردو جهت حرکت می کند و میتوان به صورت دستی بر روی طناب قفل شود.
•    استاندارد EN 353-2: 2002 و EN 12841: 2006-A
•    دارای تاییدیه استاندارد CE
•    وزن قابل تحمل 100 کیلوگرم
•    وزن  محصول 315 گرم
•    سایز 78 ×81 MM

راهنمایی استفاده از محصول
این  وسیله دارای دستورالعمل عمومی و خاص می باشد که باید قبل از استفاده از محصول به دقت مطالعه شود. توجه: این راهنما  حاوی دستورالعمل خاص می باشد.
دستورالعمل خاص EN 358 :
هر فعالیتی که در ارتفاع بیش از 2 متر انجام شود نیازمند استفاده از وسایل حفاظت فردی برای حفاظت در برابر خطرات سقوط از ارتفاع است. قبل از اینکه در ایستگاه های کاری حضور پیدا کنید باید تمامی ریسک فاکتور ها را مورد بررسی قرار دهید مواردی مانند ( محیط و دیگر موارد پر اهمیت). این دستورالعمل شامل اطلاعات مورد نیاز برای استفاده صحیح از دستگاه SKR-2  می باشد.

زمینه  و کاربرد
استاندارد EN 12841:2006-A (شکل 0) مربوط به سیستم دسترسی طناب/ دستگاه تنظیمی طناب/  طناب نجات ایمنی می باشد. این وسیله باید تنها با  طناب های استاتیک و نیمه استاتیک A typ EN 1891   mm 10,5 ≤ Ø ≤11   مورد استفاده قرار گیرد.

EN 353-2:2002 راهنمای مربوط به نوع متوقف کننده های سقوط شامل طناب تکیه گاه  انعطاف پذیراست.
دستگاه SKR-2  تنها همراه با طناب های استاتیک:  طناب با حداقل ضریب کشش Work Sman evo 11.0 ، کابل پلی آمیدی با انتهای روزنه دار که توسط غلاف جمع شونده پوشیده شده  یا توسط گره روزنه دار محافظت می شود و دارای استقامتی تا 22 KN هستند مورد استفاده قرار بگیرد. SKR-2 مطابق با هر دو استاندارد EN 12841:2006-A و EN 353-2:2002 می باشد. کیت SKR-2 تنها از استاندارد EN 353-2:2002 تبعیت می کند.

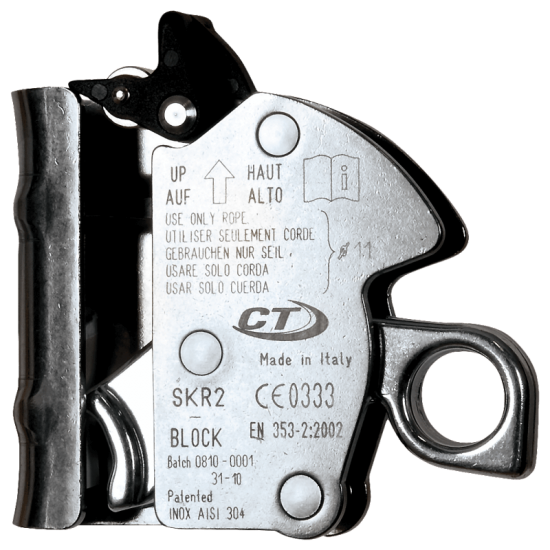

مارکینگ (نشان ): اطلاعات زیر بر روی دستگاه حکاکی شده است (شکل3):

1.    روش صحیح استفاده از دستگاه
2.    این لوگو توصیه میکند که کاربر بایستی قبل از استفاده، دستورالعمل را با دقت مطالعه کند.
3.    تعداد، نوع و ویژگی های استاندارد EN
4.    نام سازنده یا مسئول عرضه کننده به بازار
5.    0333 شناسه بازرسی های مسئول کنترل تولید
6.    تعداد دسته
7.    نشان CE
8.    مدل محصول
9.    شماره سریال
10.     محل کارخانه
11.     تصویر نشان دهنده محصول
12.     هشدار ک، توصیه به کاربر که تنها همراه با کیت SKR-2 از این محصول استفاده کند.

برای مشاهده سایر تجهیزات ایمنی کار در ارتفاع این صفحه را مطالعه فرمایید.

نامگذاری (شکل در بالا)
A.    بدنه دستگاه
B.    اهرم قفل
C.    قفل دندانه (CAM) دستگاه SKR-2 که شامل یک روزنه برای اتصال کارابین است.

قابلیت رهگیری
معنی شماره های روی محصول شامل : (AAAA-MM-YY) ترکیبی از سه علامت : (AAA) شماره پیگیری ، (MM) ماه  و (YYYY) سال تولید می باشد.

چک لیست
قبل از هربار استفاده: نشانه ای از خوردگی، سایش و تغییرشکل دیده نشود. دندانه (CAM) دستگاه به خوبی و آزادانه بچرخد و بدون گیر کردن و حالت فنری بودن به راحتی طناب را قفل کند. کارابین که در روزنه اتصال قرار می گیرد بخوبی و آزادانه چرخش کند. سیستم قفل کارابین بدرستی عمل کند. مراقب باشید که دستاگه توسط (شن، ماسه، گل و خاک ) کثیف نشود. طناب و ضمایم آن دچار هیچگونه خوردگی، سایش، برش، سوختگی، حرارت زدگی و... نشده باشند.
توجه: اگر سیستم سقوط در معرض آسیب است از آن و از هیچ یک از اجزایی آن استفاده نکنید. قبل از هربار استفاده همچنین لازم است که : اطمینان حاصل شود که تمام تجهیزات دارای استاندارد های مرجع، صحیح هستند و عملکرد آن ها در سطح بالی قرار دارد. اطمینان حاصل شود که تعمیر و نگهداری تک تک قطعات و تجهیزات صحیح و به روز است. دقت کنید که امن ترین مسیر دسترسی را در نظر بگیرد، لازم است با تجهیزات مناسب مجهز شده و با توجه به روش های اضطراری آماده به کمک به افراد در سطح های سخت و مشکل باشید.
در طول استفاده: همیشه چک کنید که طناب به صورت صحیح در داخل دستگاه قرار گرفته است. از اسید، رطوبت، گل، کثیف شدن و هر جسم خارجی که ممکن است در عملکرد دستگاه اختلال ایجاد کند اجتناب کنید. اطمینان حاصل کنید که اتصالات به درستی قفل شده و به صورت ایمن بسته شده اند. اطمینان حاصل کنید که طناب مانع از تنش های احتمالی در صورت سقوط ازاد می شود. اطمینان حاصل کنید که طناب  بین هارنس و تکیه گاه شل و سست نیست.

دستورالعمل استفاده
این دستگاه برای شرایط اقلیمی نرمال که قابل تحمل برای انسان است طراحی شده است. تمامی مواد استفاده شده در این محصول ضد آلرژی هستند و موجب سوزش و حساسیت پوستی نمی شوند. تمام نقاط اتصال به هارنس را چک کنید چرا که این دستگاه تنها وسیله حمل بدن انسان در سیستم حفاظت در برابر سقوط از ارتفاع است. در طول استفاده برای ایمنی خود ضروری است که وسیله و نقطه تکیه گاه در شرایط و مکان صحیح قرار داشته باشند و کار به صورت سازمان یافته انجام شود تا ریسک های سقوط از ارتفاع به حداقل برسند. مطابق با استاندارد EN 795  برای اتصال از نقاطی استفاده شود  که بتواند (حداقل 12 KN نیرو و یا 18 KN نیرو برای غیر فلزات)  را تحمل کند و فاقد لبه های تیز باشد. محل نقطه اتصال باید به صورت عمودی و بالاتر از فرد باشد تا ارتفاع سقوط کمتر شود و محل اتصال نباید در پایین تر از کمربند قرارگیرد. حداکثر شیب قابل قبول برای سطوح فعالیت (30 درجه) می باشد. دستگاه تنها باید با طناب های که دارای ویژگی های مناسب با دستگاه هستند مورد استفاده قرار گیرد. از کابل های فلزی استفاده نکنید. دستگاه SKR-2  باید با هارنس های که دارای اتصالات EN 362 با قفل پیچی و مقاومتی تا حداقل 15 KN هستند استفاده شود ( شکل 4). کیت SKR-2  با استفاده از پایانه اتصال به لنیار یا تسمه اتصال به هارنس متصل می شود.
توجه: بجای اتصال به هارنس اگر نیاز به استفاده از لنیارد است از کیت SKR-2 استفاده کنید.
توجه: استفاده از لنیارد یا تسمه اتصال بجز کیت SKR-2 مطلقا ممنوع است.
توجه: سرخود از لنیارد های دیگر  و یا لنیارد مخصوص دستگاه های دیگر استفاده نکنید.

نصب و راه اندازی
نصب طناب: قفل دندانه ( CAM ) دستگاه را باز کرده و به صورت ایمن بگیرید ( شکل5.1) سپس طناب را در دستگاه قرار دهید و اطمینان حاصل کنید که طناب به درستی و صحیح و به سمت بالا در داخل دستگاه قرار گرفته است.( شکل5.2).  قفل دندانه را آزاد کرده و به صورت ایمن بگیرید تا طناب از داخل دستگاه آزاد نشود.( شکل5.3). کارابین مطابق با استاندارد EN362:2004 را به روزنه اتصال قفل دندانه دستگاه وصل کنید ( شکل5.4).
خطر مرگ: SKR-2 فقط در یک جهت کار می کند. اگر در مونتاز اشتباهی صورت گرفته است و دستگاه در جهت مخالف کار می کند خطرناک است. تست عملکرد: کارابین را گرفته و به سمت بالا بکشید تا مشخص شود که به صورت آزادانه کار می کند یا نه (5.5) سپس آن را نگهدارید و به سرعت به سمت پایین بکشید تا مشخص شود که از سقوط جلوگیری می کند یا نه (5.5). وقتی که می خواهید سیستم متوقف کننده را در ارتفاع مورد نظر قفل کنید مانند (5.6) اهرم آن را شارژ کنید. توجه: اتصال کارابین به هارنس باید بعد از انجام مراحلی که در بالا گفته شد صورت گیرد. هنگامی که دستگاه از طناب جداست و استفاده نمی شود کارابین آن جدا شود.

دستورالعمل برای کاربر
SKR-2 شرایط ایمنی را برای بالا رفتن از سازه های عمودی ایجاد می کند. در صورت هرگونه حادثه بلافاصله از سقوط جلوگیری می کند. ( شکل5.6). هنگام استفاده از این دستگاه ، استفاده از سیستم جاذب شوک لازم نیست. کاربر باید همیشه پایین تر از نقطه تکیه گاه قرار بگیرد. شیب سطح فعالیت نباید بیشتر از 30 درجه باشد.( شکل9). در طول پیشروی اطمینان حاصل کنید که طناب سست نباشد( شکل8)  تا با لبه تیز یا هر چیز دیگری که عامل سایدگی، برش و .... است تماس نداشته باشد ( شکل 6.2). کاربر نباید هرگز در نقطه ای بالاتر از نقطه تکیه گاه قرار گیرد ( شکل9 و 8.2).
فاصله مجاز سقوط: حداقل فاصله مورد نیاز در زیر پای فرد  به منظور اجتناب از برخورد با سازه، زمین و موانع دیگر در صورت سقوط از ارتفاع. توجه: قبل و در طول استفاده شما باید میزان فاصله مجاز سقوط را مشخص کنید( شکل7). توجه : کاربر حتما باید میزان فاصله مجاز را مشخص کند چرا که در صورت بروز حادثه ممکن است در برابر سقوط محافظت نشود: بنابراین اتخاذ اقدامات تکمیلی در طول بالا رفتن و یا پایین آمدن پیشنهاد می شود. توجه: میزان استاندارد سقوط با استفاده از یک جسم 100 کیلوی تست شده است. توجه: این میزان بسته به فاصله سقوط و کشش طناب می تواند متغییر باشد.


استاندارد EN12841:2006:
SKR-2 جزء وسایل حفاظت فردی سیستم دسترسی به طناب می باشد. دستگاه های تنظیمی طناب در زمینه جلوگیری از سقوط استفاده نمی شوند. SKR-2 نوع A سیستم تنظیم طناب برای طناب ایمنی مورد استفاده قرار گرفته است. طناب کار A به این معنی نیست که جلوگیری کننده از سقوط است بلکه باید در ترکیب سیستم حفاظت در برابر سقوط قرار می گیرد و به نقطه تکیه گاه در بالا وصل شود ( شکل10). اطمینان حاصل کنید که  سقوط گیر بر روی خط کار استفاده نشده است ( شکل10). هشدار : تنها از طناب های استاتیک و نیمه استاتیک بین 5/10 و 11 میلی متری که دارای تاییدیه  EN 1891 هستند استفاده کنید. (در زیر به طناب های با این ویژگی اشاره شده است: طناب PATRON 10.5 MM و PATRON 11 MM . از هرگونه بار اضافی و یا بار گذاری بر روی طناب اجتناب کنید چرا که باعث آسیب به لاین تکیه گاه می شود. از لنیارد و یا هیچ تسمه دیگری برای اتصال دستگاه به هارنس خود استفاده نکنید. در طول استفاده همیشه باید نقطه تکیه گاه بالا تر از هارنس باشد. حداکثر وز ن قابل تحمل 100 کیلوگرم می باشد.

زمان بازرسی:
حداقل هر 12 ماه (6 ماه برای استفاده در دریا) به صورت دقیق باید دستگاه توسط شرکت سازنده و یا افراد متخصص مورد بازرسی قرارگیرد. این دوره بازرسی متغییر بوده و به دوره و شدت استفاده بستگی دارد. این بازرسی دوره ای باید به صورت منظم برای اطمینان از کارایی و دوام وسیله ادامه داشته باشد چراکه ایمنی کاربر به آن بستگی دارد. نتایج حاصل از بازرسی در یک فرم مناسب که همراه با وسیله عرضه شده است می تواند ثبت شود. توجه: در صورت گم شدن برگه یا برچسب از وسیله استفاده نکنید.
برگه شناسایی دستگاه:

A.    علامت تجاری
B.    سازنده
C.    محصول (نوع، مدل، کد)
D.    کاربر( شرکت، نام، آدرس)
E.    شماره سریال/دسته
F.    سال ساخت
G.    تاریخ خرید
H.    تاریخ اولین استفاده
I.    تاریخ انقضا
L.  استاندارد های مرجع
M. نهاد اعتبار دهنده که بازرسی CE را انجام می دهد.
N     . نهاد گواهی دهندهCE  / اعتبار کنترل تولید

برگه چک لیست بازرسی دستگاه:
O. تاریخ
P. دلیل بازرسی
Q. نام و امضای شخص مسئول بازرسی
R. یادداشت ها (نقص پیدا شده، تعمیرات انجام شده یا دیگر اطلاعات مرتبط)
S. نتایج بازرسی: تجهیزات مناسب برای استفاده- تجهیزات نامناسب برای استفاده - تجهیزات بررسی شده
T. تاریخ بازرسی بعدی

علائم و اختصارات
تکیه گاه ( شکل 1.1)
بار ( شکل 1.2)
دست ( شکل 1.3)
