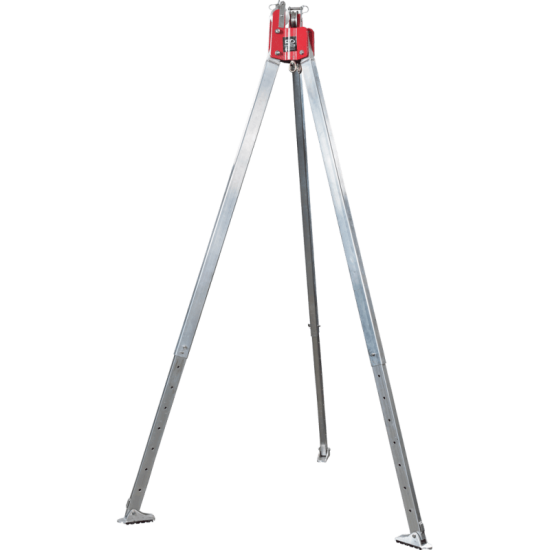

معرفی، نقد و بررسی سه پایه نجات همراه با وینچ 15 متری سی تی مدل TRIS

Tripodeساخت شرکت CT(Climbing Technology) و محصولی از اروپا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است. تکیه گاه سه پایه TRIPODEیکی از محصولات این شرکت می باشد ، این محصول به عنوان تکیه گاه در صخره ها و کوه ها و چاهک ها و... مورد استفاده قرار میگیرد.
سه پایه تثبیت کننده:
Tripods دارای سه پایه می باشد که هر سه پایه به صورت فشرده هستند. بعضی از سه پایه ها ممکن است جهت عملکرد مناسب به طناب نگهدارنده اضافی برای ارائه ثبات و امنیت بیشتر نیاز داشته باشند. اگر سه پایه همراه طناب نگهدارنده به گونه ای قرار گیرد که برآیند نیروهای وارده در داخل مثلث باشد ، در این صورت سه پایه با ثبات باقی خواهد ماند. اگر بار به هر کدام از پایه های نزدیک شود بار بر روی آن پایه بیشتر شده اما سه پایه با ثبات باقی خواهد ماند.
  اگر برایند نیروهای اعمال شده خارج از مثلث پایه ای باشد، سه پایه بی ثبات خواهد بود. بعضی از طناب های نگه دارنده تحت تنش خواهد بود و سایر طناب های نگه دارنده برای پیش بارگذاری سیستم مدیریت لبه پرتگاه مورد استفاده قرار خواهد گرفت.

این محصول از آلیاژ روشن با کیفیت بالا با اتصالات فولادی ضد زنگ ساخته شده است. این سه پایه در حالت بسته 185 سانتی متر و در حالت حداکثر گسترش یافتگی 250 سانتی متر ارتفاع دارد.

ویژگی های محصول :
وزن محصول: 24 ; کیلوگرم
حداقل وزن بارگیری: 350 کیلوگرم
استاندارد:EN 795:2000-B

سه پایه برای تامین امنیت اشخاص در کار در فضاهای محدود که احتمال رخ دادن سقوط از ارتفاع وجود دارد استفاده می شود و به طور خاص در مناطقی مانند مخازن، چاه ها، ترانشه ها ، صخره ها ، حفره ها و یا فضاهای محدود که نیاز به ورود به آن مناطق را دارید ،استفاده می شود. این وسیله برای استفاده افرادی که از لحاظ جسمی مناسب باشند و مطابق با دستورالعمل و استفاده از محصول به شکل ایمنی توصیه می شود.  ضروری است کاربران در مورد استفاده از محصول دانش کافی و لازم را کسب نمایند. به عبارتی برای نجات یک شخص که در یک سقوط یا حادثه / تصادف گرفتار شده است ، باید یک طرح کاملاً اضطراری به اجرا در آید و همه موارد و شرایطی که ممکن است در طول نجات رخ دهد را در نظر بگیرد.

هدف مورد نظر:
•    استفاده از سه پایه به شرط عمل کردن به استاندارد ها محدود شده است که شامل : جلوگیری از سقوط با نوع جمع شدنی با وینچ نجات مطابق با EN 360
•    وسایل بالابرنده و پایین برنده نجات مطابق با استاندارد های EN 361, EN 341, EN 1496 , EN 67 , EN 1891 , EN 1497 و هر استاندارد EN مرتبط به وظیفه که کامل کننده آن باشد.
•    اجزای محصول توسط تولید کننده کالا مورد آزمایش قرار گرفته و تایید شده است.

مراقبت ، نگهداری و انبار کردن
    وسیله را با آب گرم و مواد شوینده نرم مانند صابون بشویید.
    محصول را با آب پاک شست و شو دهید.
    محصول را در یک محیط گرم و خشک ، سایه دار، دارای تهویه مناسب و در داخل محیط باز (نه در داخل جعبه یا پاکت بسته) قرار دهید.
    از منابع گرمایی اضافی یا ذوب کننده و دمنده برای خشک کردن خودداری کنید.
    از تماس محصول با مواد شیمیایی، روغن ها ، حلال ها و سایر مواد و یا عوامل خورنده خودداری کنید.
    بعد از تمییز کردن آن را در داخل کیف یا جعبه قرار داده و در دمای اتاق به دور از نور مستقیم آفتاب انبار کنید.
    اگر محصول به تعمیر و هرگونه نگه داری بیشتری نیاز دارد با واحد عرضه کننده کالا برای فهمیدن جزئیات بیشتر ، تماس حاصل فرمایید.

طول عمر محصول
طول عمر محصول به شرایط عملیاتی و فردی بستگی دارد. عوامل بسیاری طول عمر محصول را تحت تاثیر قرار می دهد شامل: تکرار استفاده از وسیله در شرایط واقعی ، شرایط مراقبت و نگهداری ، آب و هوا و شرایط محیطی و..
بررسی سالانه محصول را قبل و بعد از استفاده و در هنگام استفاده انجام دهید. حداکثر طول عمر وسیله 12 سال از اولین استفاده محصول در شرایطی که محصول آسیب ندیده باشد و در شرایط مناسبی نگه داری شده ، می باشد. نحوه دفع محصول بایستی مطابق با دستورالعمل کارخانه سازنده انجام شود. همچنین بایستی مراقب بود وسیله از دور خارج شده مجددا استفاده نشود.

مواد سازنده:

روش کار ایمن:
1.    همیشه دستکش PPE مربوطه را بپوشید.
2.    بررسی کنید که آیا بار مورد نظر از حدود مجاز محصول تجاوز نمیکند.
3.    همیشه خط ایمنی باید مستقل از خط اصلی باشد.
4.    همیشه پایه های سه پایه باید ایمن نصب شده تا از حرکت ناخواسته جلوگیری شود.
5.    بایستی اطمینان حاصل شود که عمل بارگیری به صورت کاملاً مهندسی و تحت نظارت انجام شود.
6.    همیشه ایمنی بالایی را فراهم نموده و از سقوط پرسنلی که در ریسک کار در نزدیک ارتفاع هستند ، جلوگیری شود.
7.    اطمینان حاصل کنید که یک طرح نجات برای مقابله با هرگونه شرایط اضطراری وجود دارد.
قرقره پایه: قرقره پایه در محل استاندارد پایه مورد استفاده قرار می گیرد. دیگر تنظیمات مانند نرده تکنیکی نیز ممکن است استفاده شود(به راهنما نرده تکنیکی مراجعه نمایید). قرقره برای طناب با قطر 13 mm و طناب پوشیده از کابل سیمی با قطر 8 mm (فولاد/فولاد صد زنگ) طراحی شده است. نقطه اتصال تثبیت قابل جابه جایی است.

مراحل نصب:
مرحله 1 آماده سازی : مناسب ترین مکان را برای نصب سه پایه انتخاب کنید. یک محل را که بتوان قطعات را گذاشت انتخاب کنید. یک ناحیه استیج مکانی است که ایمن باشد (بدور از هرگونه خطر سقوط) . یک تارپ تمییز ابزاری مفید برای چوب بست می باشد. همه تجهیزات را پیش از شروع عملیات بررسی کنید و پایه ها را تا زمانی که متصل نشده اند باز نکنید.
مرحله2 مونتاژ پایه ها: پایه ها را در موقعیت راست ، یکی پس از دیگری کنار هم قرار دهید، لولاها را از سمت بیرونی تراز کنید و پین پیوند Qik را در داخل لوله ها قرار دهید. اگر صفحه باربند یا صفحه چهارگوشه موردنیاز است، هر پایه  قبل از قرار دادن پین پیوند Qik ، صفحه را بچرخانید. تکرار این فرآیند برای هر پایه مورد نیاز است. سر مفصل های باقی مانده را همراه با هم و متناسب با پین پیوند بیاورید. همه پین ها را بررسی کرده و اطمینان حاصل کنید که به طور کامل به سر مفصل ها متصل شده باشند. پین ها را به پایین فشار دهید تا گیره انبرک حفظ شود.

مرحله3 مهار سه پایه و حرکت به سمت موقعیت: مهار از عدم پایداری پایه ها جلوگیری می کند. افسار یا مهار به راحتی تجهیزات را در لبه سقوط متوقف می کند و از حرکت ناخواسته سه پایه در هنگام استفاده پیشگیری میکند. زمانی که پایه ها توسط افسار مهار شده باشد می توان سه پایه را به موقعیت مورد نظر نقل مکان داد.
مرحله4 باز کردن پایه ها: پین را برداشته و پایه ها را در ارتفاع مورد نظر خود تنظیم کنید. تنظیم ارتفاع پایه ها می تواند از پایه ای به پایه دیگر توسط یک نفر و یا تنظیم همه پایه ها به صورت همزمان توسط چند نفر انجام شود. جهت راحت تر کردن، تنظیم ارتفاع را قبل از هم باز کردن سه پایه انجام دهید.
ارتفاع مورد نظر را به دست آورده و پین پایه را به داخل سوراخ فرو ببرید. ممکن است لازم باشد تنظیم ارتفاع را برای یک پایه و یا همه پایه ها در ارتفاع متفاوت بسته به عوارض زمین و پستی و بلندی آن انجام دهید. نمی توان محدودیتی را برای مقدار متفاوت تنظیم برای هر پایه تعیین نمود. از ثبات سه پایه پس از تنظیم ارتفاع اطمینان حاصل کنید. بررسی کنید که همه پایه ها توسط پین به طور کامل قفل شده باشند.
هشدار: مراقب قسمت های کشویی باشید. انگشتان را به داخل سوراخ ها فرو نکنید و به نقاط نیشگون گیرنده که بسته به برنامه ها و تجهیزات مورد استفاده ایجاد شود، توجه داشته باشید.
مرحله 5 موقعیت پایه ها: بررسی کنید که تمامی پایه ها در محلی ایمن ثبات یافته باشند و مناسب ترین محل برای قرار دادن پایه ها انتخاب شده باشد.
مرحله 5 پایه های امن: پایه ها با توجه به کاربرد باید در موقعیت مناسبی قرار داشته باشند. از یک طول از طناب و قلاب طناب می توان برای متوقف کردن پایه های باز شده استفاده کرد. پایه ها نیز ممکن است با طناب پیچ کردن در موقعیت و یا استفاده از کفشک ممکن است ثبات کافی را بدون استفاده از طناب نگهدارنده ایجاد کند.
احتیاط: باید از باز شدن پایه ها و دور شدن آن ها از یکدیگر موقع بارگیری جلوگیری کرد. اگر پایه ها از هم باز شوند ممکن است منجربه آسیب پایه ها شود.
مرحله7 ارزیابی برآیند مقدار نیروها: تنش و خطوط پیش بار ممکن است نیاز به طناب نگهدارنده جهت اطمینان از ثبت سه پایه داشته باشند. لطفاً بخش ارزیابی ثبات طناب نگه دارنده سه پایه را مطالعه فرمایید. با استفاده از تنش دست می توان یک نیروی شبیه سازی شده را به خط اصلی وارد کرده و نتیجه برآیند را مشاهده نمود.
موقعیت سر و طول پایه ها را گونه ای اصلاح کنید که برایند نیروها در جهت مناسبی واقع شود.
مرحله 8 طناب نگهدارنده اضافی را فراهم کنید: طناب نگهدارنده اضافی جهت اطمینان از ثبات سه پایه لازم است. تنش را به تمام طناب های نگه دارنده اعمال کنید و ارزیابی کنید که سه پایه ثبات لازم را داشته باشد.
مرحله 9 استفاده از دو طناب نگهدارنده در صورت امکان: دو طناب نگهدارنده از دو خط اصلی و لبه پرتگاه پشتیبانی می کند.
مرحله 10 بازرسی ایمنی را انجام دهید: بازرسی دیداری تمام تکیه گاه ها، طناب نگه دارنده، کارابین ها، وسایل اصطحکاک ، هارنس ها و تجهیزات حفاظت فردی قبل از اینکه کسی به لبه پرتگاه برود، الزامی است. ایمنی خطوط لبه پرتگاه برای هر کسی که در نزدیکی پرتگاه کار می کند ضروری است.
مرحله 11 بررسی مجدد نتایج و وزن سیستم: قبل از اینکه بار به لبه اعمال شود، وزن سیستم باید به شیوه ایمن(به عنوان مثال پشتیبانی با خط ایمنی) و نتایج، بازرسی مجدد انجام شود. اگر پیکربندی یا طناب نگهدارنده نیاز باشد ، به شیوه ای که اجازه بازیابی بار داده شود، انجام شود.
مرحله 12 پایش مداوم ثبات سه پایه: فاکتورهای بسیاری می تواند تغییر فیزیکی لبه را ایجاد کند، و به این ترتیب ثبات سه پایه باید مداوم پایش شود. در صورت وجود هرگونه ثبات، خط ایمنی می تواند به شکل ایمنی نگهداری و تنظیم شود و با خیال راحت تنظیمات انجام شود.
