معرفی، نقد و بررسی هشت فرود سی تی مدل OTTO BIG
OTTO BIG ساخت شرکت CT(Climbing Technology) و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.

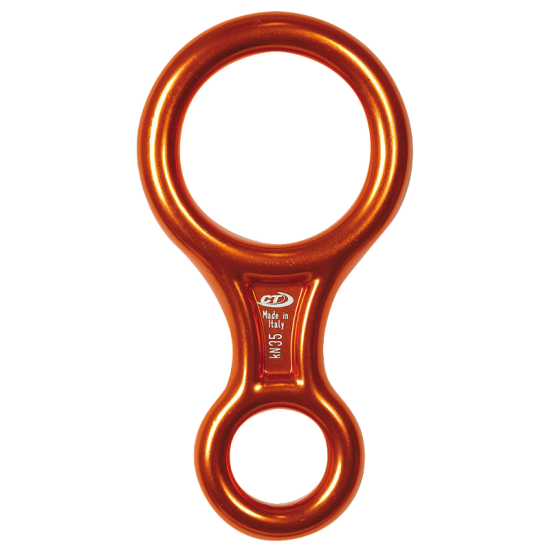

OTTO BIG یکی از وسایل کوهنوردی می باشد که بیشتر نقش رابط را ایفا می کند. این وسیله جهت اتصال شخص در حال فرود با شخص هدایت کننده ( که حمایت نیز گفته می شود) کاربرد دارد. این وسیله یک شکل کلاسیک هشتی را داشته و به علت شکل هشت (8) مانند خود به اتو هشتی نیز معروف است. همچنین این وسیله برای لیدر حمایت در روش دینامیک و برای فرود مناسب می باشد
این وسیله مطابق با استاندارد EN 15151-2:2012 جزء رابط نوع 2 بوده که وسیله ای برای حمایت (کوهنوردی) و فرود بدون قابلیت تنظیم اصطحکاک می باشد. این وسیله تحت آزمایش 12 کیلو نیوتن در شرایط استاندارد قرار گرفته است.
خصوصیات اصلی:
این وسیله از آلیاژ روشن ریخته گری شده ساخته شده
نصب و راه اندازی راحت و سریع جهت فرود از ارتفاع برای کوهنوردان
ضخامت طناب یک لایه مجاز این وسیله:mm 8.9 تا 10.5
ضخامت طناب دو لایه و یا نصف مجاز:mm 7.7 تا 9.0
ابعاد: 146×76 mm
وزن: 125 گرم
مقدار بار مجاز :35 KN
شماره رفرنس : 2D603
استاندارد: EN 15151-2:2012 type 2
برای مشاهده تمامی محصولات کار در ارتفاع اینجا را مطالعه فرمایید.
احتیاط: دستورالعمل استفاده از وسیله را قبل از استفاده با دقت مطالعه نمایید
دستورالعمل استفاده از این وسیله شامل دو بخش عمومی و اختصاصی می باشد که لازم است هر دو قسمت قبل از استفاده به دقت مطالعه گردد.
توجه : این متن شامل دستورالعمل اختصاصی می باشد.
1) دستورالعمل اختصاصی استفاده از وسیله Braking (وسیله متوقف کننده)
EN 1515-2:2012: تجهیزات کوهنوردی- دستورالعمل وسایل متوقف کننده : این وسیله برای کوهنوردی ، غارنوردی ، امداد و نجات استفاده می شود. این وسیله به 4 نوع تقسیم می شود شامل:
نوع1 : وسیله ای برای صعود و فرود بدون قابلیت تنظیم اصطحکاک
نوع 2: وسیله ای برای حمایت (کوهنوردی) ، فرود بدون قابلیت تنظیم اصطحکاک
نوع3: وسیله ای برای صعود و فرود با قابلیت تنظیم اصطحکاک
نوع4: وسیله ای برای حمایت(کوهنوردی) ، فرود با قابلیت تنظیم اصطحکاک
در جدول 1 مدل و قطر طنابی که با این وسایل مورد استفاده قرار می گیرد ، نشان داده شده است. دامنه تغییرات قطر طناب ±0.2 mm می باشد.
به دقت توجه کنید : به قطر و دیگر خصوصیات طناب هنگام استفاده توجه داشته باشید.
2) علامت تجاری
شما می توانید بر روی وسیله اطلاعات زیر را بیابید: 1) استاندارد مربوط به وسایل مورد استفاده 2) نام تولید کننده و شرکت مسئول معرفی محصول به بازار 3) مدل 4) بار شکستنی 5)حداقل و حداکثر قطر طناب مورد استفاده 6) علامتی که به کاربر توصیه می کند حتماً قبل از استفاده کاتالوگ به دقت مطالعه گردد. 7) موارد مصرف برای استفاده درست از وسیله 8)شماره سری و سال ساخت
3) بازرسی
قبل از هر استفاده بایستی اطمینان حاصل شود که:
1. هیچ نشانه ای از ترک خوردگی ، خوردگی و یا تغییر شکل بر روی پوشش وسیله وجود نداشته باشد
2. وسیله فاقد لبه های تیز باشد زیرا باعث بریدن طناب می شود،
3. اطمینان حاصل شود که اتصال دهنده (کارابین) به داخل کابل/ سوراخ الصاقی به درستی جا افتاده باشد و بتواند چرخش آزادانه ای را داشته باشد.
4. در اتصال دهنده ها مکانیسم قفل به درستی عمل کند
5. وسیله کثیف نشود (مانند شن ، ماسه و.. )
به دقت توجه کنید: اگر وسیله دچار یک حادثه جدی سقوط شده وسیله دیگری را جایگذین آن کنید.
علاوه بر این قبل از هر استفاده: کاربر مسئول است که به طور کامل با وسیله آشنا شود و بررسی کند که تمام جوانب وسیله مطابق با استانداردهای موجود باشد و از عملکرد کامل وسیله اطمینان حاصل فرماید.
در هنگام هر استفاده : همیشه مطمئن شوید که وسیله در یک موقعیت درست در اتصال با وسایل قرار داشته باشد. یک تعویض غیر عمدی اتصال دهنده می تواند منجر به عملکرد ناکامل دستگاه می شود.
4) چگونگی استفاده:
عملکرد وسیله متوقف کننده به نوع و قطر طناب مورد استفاده و همچنین شرایط محیطی ( خشکی ، باران، وجود یخ یا گردوغبار و... ) بستگی دارد.
اگر از طناب های جدید، طناب نازک ، طناب بسیار لغزنده و یا برای شرایط خاص (باران، برف و.. ) استفاده می شود ، به شما توصیه می شود که وسیله را در یک شرایط ایمن مورد استفاده قرار داده و مانور حمایت را در یک محیط بدون ریسک تنظیم کنید.
وسیله های لوله ای شکل: تمام وسایل لوله ای شکل یک کابل اتصال فلزی با پوشش پلاستیکی با طولی کمتر از 6-7 سانتی متر از اتصال دهنده دارند .کابل همچنین برای آویزان کردن وسیله لوله ای شکل از هارنسی که در حال حاضر مورد استفاده نیست، استفاده می شود.
نکته: بایستی از یک کارابین گسترده (پایه) HMS جهت اتصال با گیت پیچی و یا گیت خودکار ، با وسیله لوله ای شکل استفاده کنید.
وسیله هشتی شکل: در این وسیله باید از یک کارابین اتصال دهنده پیچی و یا گیت خودکار با وسیله هشتی شکل استفاده کنید.
توصیه می شود که اتصال دهنده از نوع بزرگ مانند HMS بزرگ یا کارابین بیضی شکل باشد.
با دقت توجه داشته باشید: تنها راه استفاده که در زیر توضیح داده شده مجاز می باشد، تمام راه های دیگر استفاده از وسیله را فراموش کنید.
4.1) لیدر حمایت (کوهنوردی): قبل از لیدر حمایتی توجه کنید: خود لیدر بایستی حمایت شده باشد( به یک تکیه گاه مطمئن بسته شده باشد) . بررسی کنید که وسیله حمایتی عملکرد درستی داشته باشد . بررسی کنید که لیدر به درستی به طناب متصل شده باشد. بررسی کنید که طناب به درستی پیچانده شده و همچنین حمایت بتواند حرکت آزادانه ای را داشته و راحت نگه داشته شود.
مراقب باشید : در تمام مراحل حمایت ، محکم نگه داشتن قسمت انتهایی طناب ضروری است.
خطر مرگ: در یک مسیر با multipitch ، قبل از شروع Pitch جدید باید یک حمایت حرکتی ابتدایی را برای طناب در موقعیت موجود قرار دهید، در غیر اینصورت اگر لیدر سقوط کند حفاظت از سقوط امکان پذیر نخواهد بود.
با شل کردن طناب، با یک دست طناب را کج کنید و آزادانه جلو بروید و طناب را به داخل وسیله وارد کنید و با کشش دیگر طناب در نتیجه آن راه اندازی وسیله به اتمام میرسد. همیشه باید با یک دست قسمت انتهای آزاد طناب را محکم نگه دارید(شکل2). نقطه موجود در شکل 4.3 را شل بگیرید.
4.2 – حفاظت از سقوط: جهت حفاظت سریع از یک فرد در حال سقوط ، طناب را محکم نگه دارید و دستتان را به زیر وسیله لوله ای شکل حرکت دهید(شکل 3).
4.3-حمایت بالاآوردن طناب(شکل a4). یا پشتیبان صعود با حمایت از بالا ثانوی(شکل b4). برای صعود با حمایت از بالا ثانوی ، طناب باید از داخل یک quickdraw مطابق با شکل 4b عبور داده شود. مراقب باشید: در زمان حمایت محکم نگه داشتن قسمت انتهایی آزاد طناب بسیار ضروری است. با یک دست طناب را بکشید در نتیجه انتهای آزاد طناب را به داخل وسیله حرکت دهید، با دیگری طناب کوهنوردی را به سمت وسیله پیش ببرید ، طناب بالا رفتن کوهنوردان را بگیرید(شکل4).
4.4- کوهنورد پایین تر: طناب را با دو دست محکم نگه دارید و دست های خود را به سمت پایین حرکت دهید تا زمانی که در نزدیکی زمین قرار بگیرد. (شکل5)
4.5- فرود : قبل از فرود شما باید خودتان را در یک موقعیت کاملا ایمن حمایت کنید. طناب را برای فرود آماده کنید و اطمینان حاصل کنید که طناب گره نشده و در قسمت انتهایی اتصال دهنده گره خورده باشد. اتصال یک کارابین به یک Sling/daisy chain به هارنس متصل کنید بنابراین حداقل 20 سانتی متر از هارنس فاصله خواهد داشت. طناب را به داخل وسیله وارد کنید و کارابین را مطابق شکل 6 متصل کنید. یک گره Prusik را روی طناب و در زیر وسیله درست کنید و طناب را از میان وسیله گرفته و گره Prusik بالایی را حرکت داده بنابراین وقتی شما در در هارنس قرار دارید گره Prusik طناب را مسدود میکند و طناب در وسایل حمایت /فرود، وزن شما را حمایت می کند. حالا شما می توانید خود را از موقعیت آزاد کرده و از اتصال کاربین به کارابین برای این هدف منظور شده است. برای فرود با یک دست گره Prusik را همراهی کرده و در نتیجه طناب به سمت پایین حرکت کرده و با دیگری سرعت فرود را همراه با انتهای آزاد طناب نزدیک وسیله کنترل میکنید.
4.6- اصلاح اصطحکاک / سرعت: با وسیله نوع 3 و4 شما میتوانید مقدار اصطحکاک را تغییردهید (در نتیجه سرعت حرکت طناب را با استفاده از وسیله ) بوسیله تبدیل دستگاه به بیش از 1 مورد و تغذیه طناب از جوانب دیگر . جدول 1 و شکل 7 چگونگی امکان پذیر بودن این امر و افزایش و کاهش اصطحکاک را نشان می دهد.
احتیاط:
• طناب را از مسیری که دارای لبه های تیز می باشد ، عبور ندهید
• از قرار دادن وسیله زیر نور مستقیم آفتاب خودداری کنید.
• حداکثر دما جهت خشک کردن 100 درجه سانتی گراد می باشد
• از تماس وسیله با مواد شیمیایی خورنده اجتناب کنید.
جهت خرید عمده هشت فرود سی تی مدل OTTO BIG با کارشناسان ایمن صنعت نوین در ارتباط باشید.
