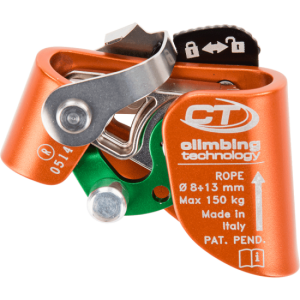

معرفی، نقد و بررسی بالابر پای سی تی مدل QUICK TREE
QUICK TREE ساخت شرکت CT(Climbing Technology) و محصولی از ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است. این وسیله به پوتین کوهنوردان به تسمه نصب شده و موجب تسهیل صعود با طناب می شود.
بالابر QUICK TREE دارای قابلیت جابه جایی برای پای راست یا چپ می باشد و جهت صعود آسان و سریع تر با طناب استفاده می شود. این وسیله برای بالا رفتن از درختان و کار در ارتفاع ایدآل می باشد.
ویژگی های اصلی :
دو سیستم رها ساز/الصاق سریع حرکتی: وسیله می تواند در شرایطی که از آن استفاده نشود به راحتی برداشته شده و به بوسیله اهرم الصاقی به هارنس متصل شود.
سیستم بست کننده با اهرم اضافی ثابت برای تضمین اتصال امن به پشتیبان
مکانیزم فک خادار/اهرم به طور کامل به بدنه متصل است. اهرم باز کننده به شما اجازه میدهد که وسیله را باز نگهداشته و به آسانی طناب را جایگذین نموده و از بیرون آمدن تصادفی طناب جلوگیری کنید.
فک خاردار مجهز به خود پاک کن با سه فرورفتگی برای جلوگیری از تجمع گل و خاک
این وسیله می تواند با دو پشتیبان متفاوت استفاده شود:

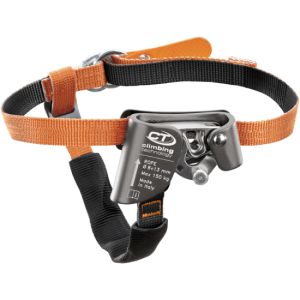

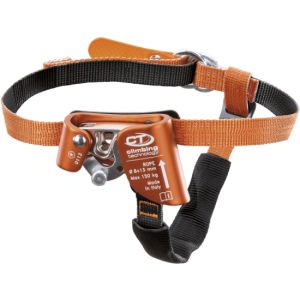

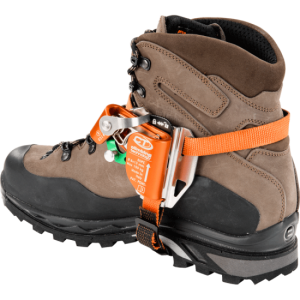

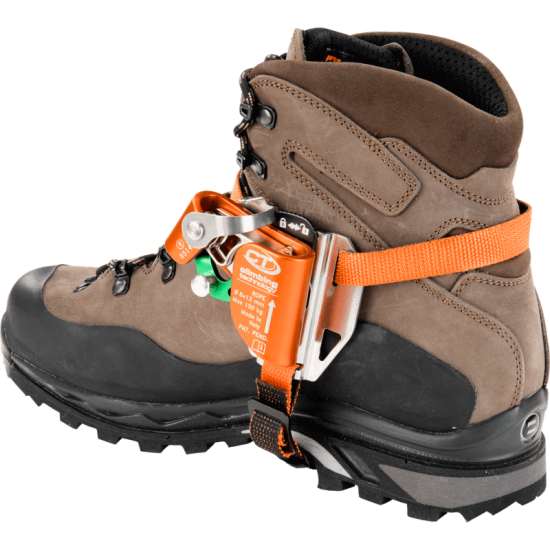

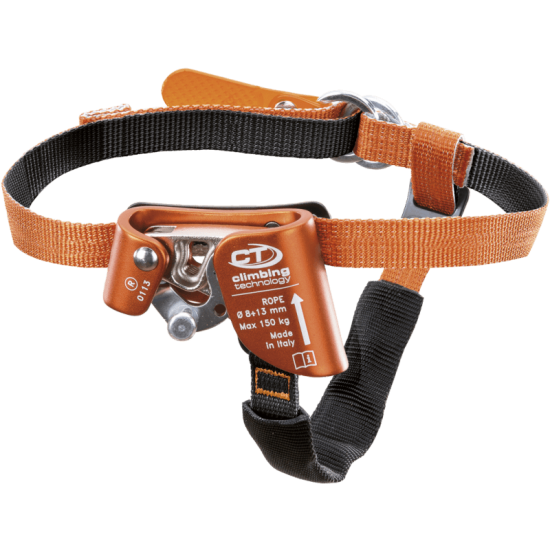

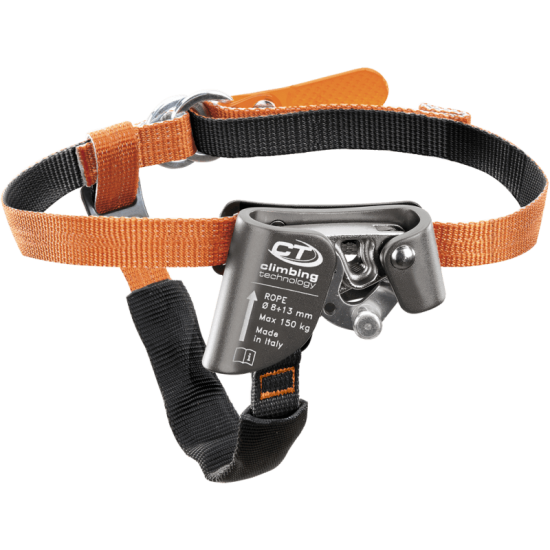

o QT UNIVERSAL: حمایت گر ثابت میتواند با هر پوتینی با استفاده از سیستم تسمه با تنظیم سگک نصب شود.

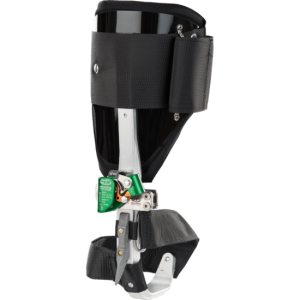

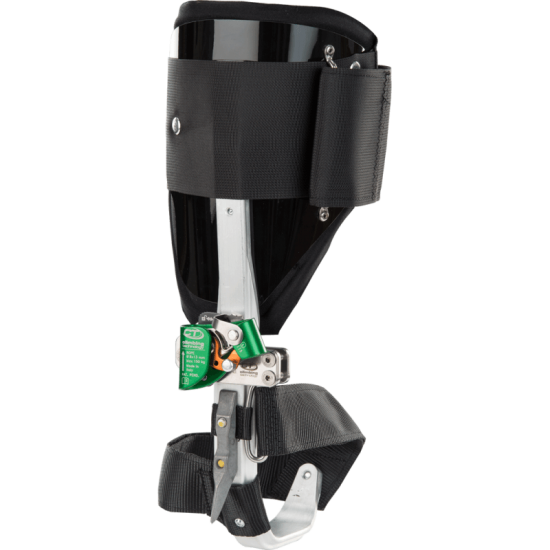

o QT SPURS: حمایت گر ثابت خاص که برای نصب داخلی یخ شکن کوهنوردی طراحی شده است، این حمایت گر کاربر را قادر میکند در حالی که یخ شکن کوهنوردی TREE را پوشیده با یک طناب صعود کند . این وسیله مانور را سریع تر می کند زیرا از نیاز دائمی به برگشت و برداشتن و قرار گیری مجدد بر روی استیج ها برای تغییر حالت از بالا رفتن از درخت به بالا رفتن از طناب، جلوگیری میکند. موقعیت فک خاردار را میتوان به آسانی در هر دو جهت با توجه به نیاز کاربر تنظیم کرد.
وزن : 130 گرم
قطر طناب مورد استفاده: 8 تا 13 میلی متر
ساخت ایتالیا
توجه: این وسیله به عنوان یک وسیله حفاظت فردی PPE استفاده نمی شود.
برای مشاهده تمامی تجهیزات کار در ارتفاع این صفحه را مطالعه فرمایید.
دستورالعمل اختصاصی :
دستورالعمل راهنما برای این وسیله شامل دستورالعمل عمومی و اختصاصی است، که هر دو دستورالعمل بایستی قبل از استفاده به دقت خوانده و درک شود.
توجه: این بروشور حاوی دستورالعمل اختصاصی می باشد.
دستورالعمل اختصاصی برای QUICK TREE: این نوشته شامل اطلاعات لازم برای استفاده درست از QUICK TREE بالابر پای چپ و راست و سیستم رابط سریع پوتین و یخ شکن برای بالا رفتن از درخت می باشد.
زمینه کاربرد: QUICK TREE جزء وسایل حفاظت فردی نمی باشد. QUICK TREE وسایل جانبی ساده ای هستند که صعود با طناب را تسهیل نموده و نباید به عنوان وسایل حفاظت از سقوط در نظر گرفته شوند. QUICK TREE طناب را محکم زیر پای کاربر نگه داشته و حرکت وسایل بالابرنده دیگر را تسهیل نموده و به نگهداشتن بدن کاربر در حالت عمودی کمک میکند. استفاده از طناب های استاتیک و نیمه استاتیک (بخش مرکزی+غلاف)(EN 1891) یا طناب های دینامیک (EN 892) با قطر 8 تا 13 میلی متر مناسب می باشد.
توجه: این وسیله نباید همراه با تسمه ها و یا کابل های سیمی استفاده شود.

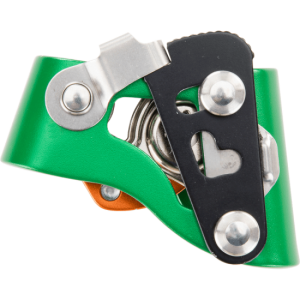

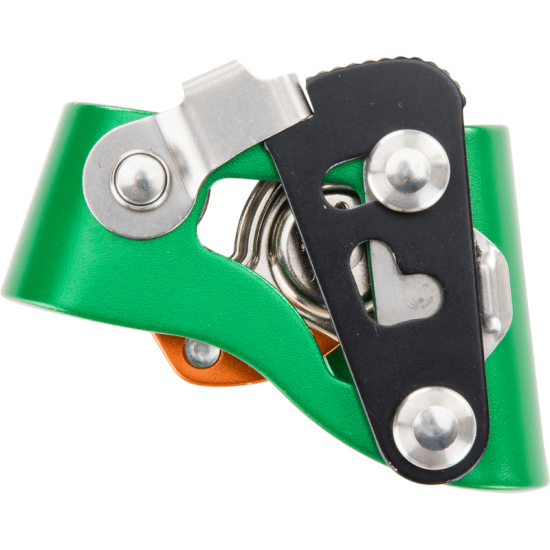

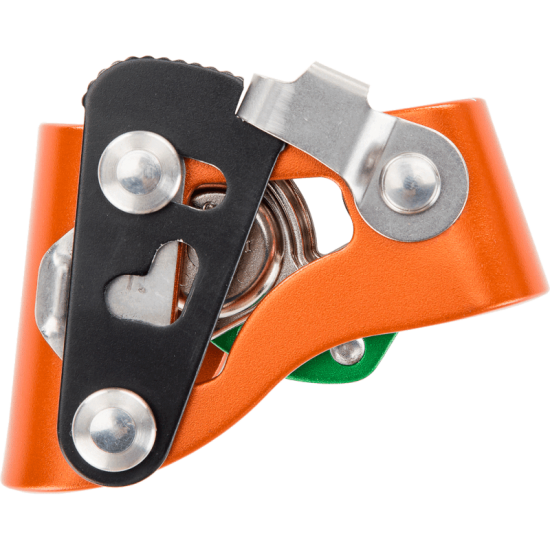

نامگذاری : (شکل 2.1-2.2)
A. اهرم چفت و بست
B. اهرم ایمنی
C. بدنه
D. اهرم ایمنی/بازکننده
E. فک خاردار قفل شونده
F. پین های چفت و بست

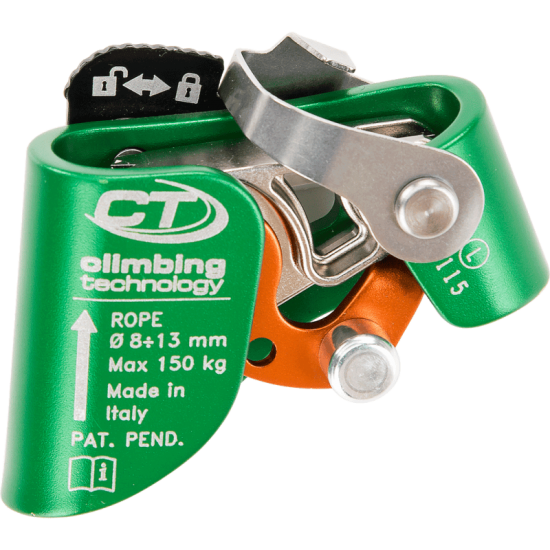

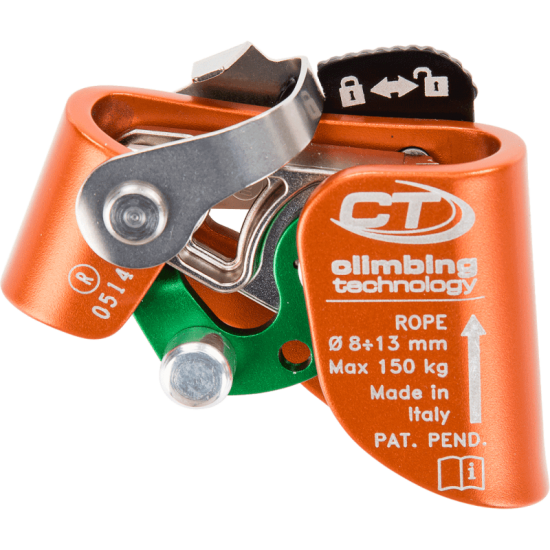

علامت تجاری (شکل2):
بر روی ابزار نشانگرهای زیر را می توان یافت:
1. پیکتوگرامی که نشانگر اهرم چفت و بست را در حالت بسته نشان می دهد.
2. نام تولیدکننده یا مسئول ارائه دهنده محصول به بازار
3. قطر طناب مجاز به استفاده
4. حداکثر بار مجاز
5. روش استفاده درست از ابزار
6. لوگویی که توصیه میکند حتماً قبل از استفاده دستورالعمل را به طور کامل مطالعه نمایید.
7. پروانه محصول
8. کشور سازنده
9. شماره سری(BB YY) شامل سری ساخت (BB) و سال ساخت (YY)
10. برای پای چپ(L) یا برای پای راست (R)
بازرسی:
قبل از هر استفاده بررسی کنید که تسمه ها و دوخت ها فاقد هرگونه بریدگی ، فرسودگی یا پارگی، خراش، سوختگی، زنگ زدگی باشند. سگک ها هیچ نشانه ای از فرسودگی یا از هم گسیختگی ، خراشیدگی ، زنگ زدگی یا تغییر شکل را نشان ندهند. فک خاردار قفل شونده آزادانه و بدون گیر کردن یا پرش فنر از فک خاردار قفل شده بر روی طناب در حالت قفل شده بچرخد. دندانه های فک خاردار همیشه آماده و بدون پوسیدگی و یا شکستگی باشند. هیچ گونه کثیفی (شن و ماسه و..) بر روی وسیله نباشد. در هر استفاده همیشه موقعیت درست طناب را در داخل ابزار بررسی کنید. به طناب یخ زده یا کثیف و هر گونه اشیاء خارجی که میتواند مانع عملکرد درست قفل فک خاردار و قرار گیری طناب در داخل ابزار شود توجه ویژه ای داشته باشید.
به طور منظم عملکرد صحیح محصول ، اتصال بهینه و قرارگیری دیگر لوازم جانبی در درون وسیله اطمینان حاصل کنید.
توجه: بررسی منظم سگک ها و یا اجزاء مورد استفاده برای تنظیمات در هنگام استفاده بسیار حائز اهمیت است.

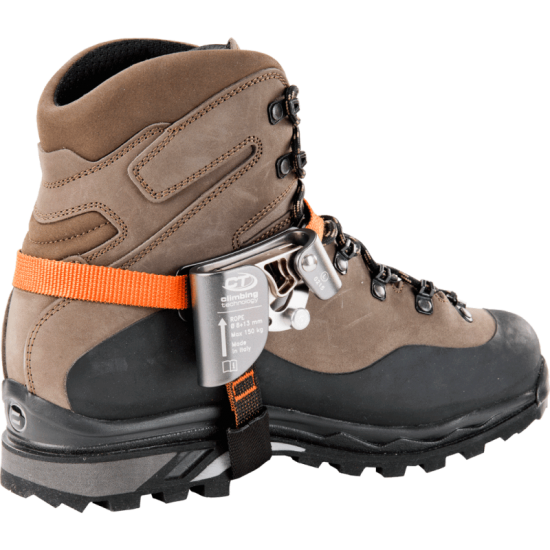

دستورالعمل استفاده QUICK TREE : QUICK TREE می تواند بر روی چکمه با استفاده از مدل QT UNIVERSAL (با شماره رفرنس 4D661) یا هر یخ شکن کوهنوردی دیگر با مدل QT SUPURS (با شماره رفرنس 4D660) مورد استفاده قرار گیرد. تمام پشتیبان ها با یک صفحه ثابت فراهم شده (شکل 6.1) و با دو نقطه اتصال وسایل QUICK TREE مجهز شده است.
نصب وراه اندازی QUICK TREE: پین چفت و بست وسیله را به داخل سوراخ های روی صفحه ثابت جایگذین نمایید (شکل6.1). وسیله را به سمت بالا فشار دهید (شکل 6.2) تا زمانی که متوقف شود. اهرم چفت شونده را در جهت بسته شدن حرکت داده (شکل 6.3) و اهرم قفل را بچرخانید (شکل 6.4) به طوری که به درستی به داخل اهرم چفت و بست محکم نگه داشته شود(شکل 6.5).
جایگزینی طناب در داخل QUICK TREE:
• اهرم چفت و بست را باز کنید (مرحله 1 –شکل 7.2).
• فک خاردار قفل شونده را بوسیله چرخاندن اهرم ایمنی و الصاق آن به بدنه وسیله باز کنید (مرحله2-شکل7.2).
• طناب را در داخل وسیله جایگذین کنید (شکل 7.3) و پس از آن فک خاردار را بسته و اهرم را از بدنه آزاد کنید (شکل 7.4 – مرحله1).
• اهرم چفت و بست را بچرخانید (شکل 7.4 – مرحله2) بطوری که به درستی به داخل اهرم قفل قرار گیرد (شکل 7.5).
توجه: قبل از اینکه اهرم قفل به طور کامل بسته شود به هیچ عنوان شروع به بالا رفتن ننمایید.
آزمون عملکرد QUICK TREE:قبل از شروع اطمینان حاصل کنید که ابزار آزادانه به سمت بالا حرکت کرده و در موقعیت مورد نظر قفل می شود.
حذف طناب QUICK TREE: اهرم قفل را باز کنید، فک خاردار قفل را بوسیله چرخاندن اهرم ایمنی و الصاق آن به بدنه وسیله باز کنید، سپس طناب از داخل وسیله بردارید.
نگه داری:
وسیله را به آب تمییز ملایم و صابون نرم شست و داده و با حداکثر حرارت 100 درجه خشک کنید قابل ذکر است که بهتر است در شرایط طبیعی خشک شود.
هشدار: از تماس وسیله با مواد شیمیایی خورنده و روغن خودداری کنید.
• مثال هایی از نحوه استفاده از وسیله:
جهت خرید عمده بالابر پای سی تی مدل QUICK TREE با کارشناسان ایمن صنعت نوین در ارتباط باشید.
وزن | 500 گرم |
