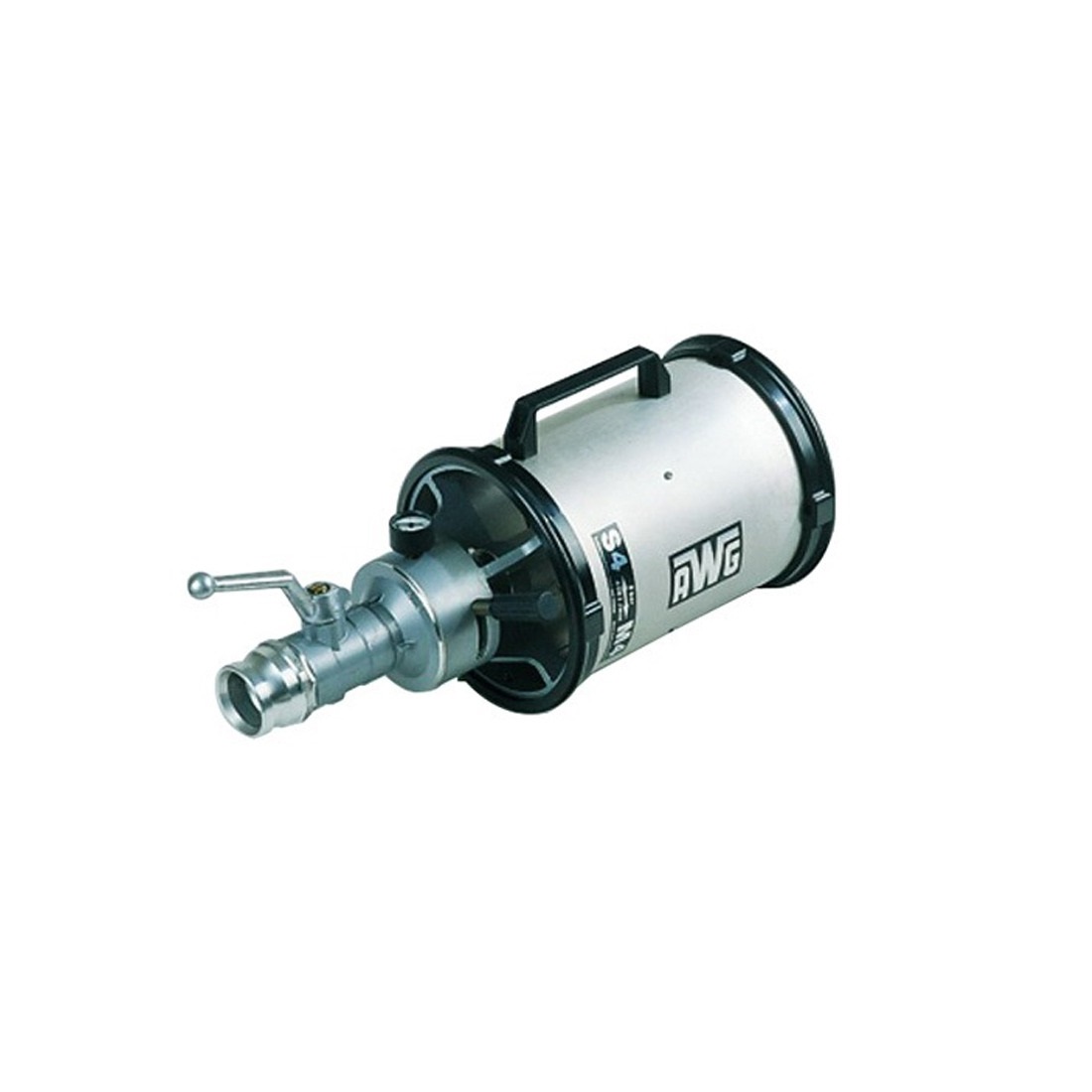

معرفی، نقد و بررسی نازل فوم آتش نشانی S2/M2 و S4/M4 برند AWG

با نازل فوم قابل تنظیم AWG M4/S4، EN 16712-3، Storz B 75 شما همیشه برای اطفای حریق به خوبی مجهز هستید.این دستگاه با اشغال کمترین فضای ممکن برای اطفای حریق بسیار مناسب است. از این نازل فوم چند منظوره با کیفیت برای مبارزه با آتش‌سوزی‌هایی که شامل مایعات قابل اشتعال می‌شوند مثل بنزین و روغن های قابل احتراق و… استفاده می شود. این دستگاه برای استفاده توسط آتش نشانانی که با هدف اطفای حریق، به ویژه برای آتش سوزی های کلاس A و B عمل می کنند بسیار موثر است. همچنین برای استفاده از فوم های سنگین و نیز متوسط توسط آتش نشانان مورد استفاده قرار می گیرد.

استاندارد:

دستورالعمل های طراحی و ساخت لوله های فوم قابل تعویض S2/M2 و S4/M4 بر اساس این استاندارد انجام می شود: EN 16712-3:2015

همانطور که گفته شد این سر نازل ها برای فوم سنگین و متوسط ​​(به PN16 مقدار فشار اسمی می باشد) مورد استفاده قرار می گیرد.

جنس:

لوله پالایشگر، صفحه پالایشگر: فولاد ضد زنگ

بدنه نازل عنصر خاموش کننده: آلومینیوم

مهر و موم: NBR یا لاستیک نیتریل

حلقه محافظ: NBR یا لاستیک نیتریل

برای درک بهتر ویدئو را تماشا کنید:

عملکرد نازل فوم:

لوله های فوم S2/M2 و S4/M4 را می توان برای تولید فوم متوسط ​​یا فوم با انبساط کم طبق DIN EN 16712-3 استفاده کرد. اجزای ترکیب آب و فوم سطح آتش را خنک می کند. فوم از طریق خفه کردن از ورود اکسیژن به آتش جلوگیری می کند. لوله های فوم برگشت پذیر از یک سر نازل با یک اهرم سوئیچینگ و دو لوله متحدالمرکز تشکیل می شود. فوم کم انبساط با لوله داخلی و فوم متوسط ​​با لوله بیرونی تولید می شود. مخلوط فوم و آب که در نسبت جداگانه با نرخ تناسب ثابت تولید می شود باعث می شود دستگاه تحت تاثیر فشار قرار گیرد.

در موقعیت سوئیچینگ “فوم متوسط”، چهار بدنه به صورت چرخشی بیرونی، مخلوط فوم ترکیب آب را همراه با هوای مکیده شده تنظیم می کنند. فوم با آب در سر نازل ترکیب می شود و از آنجا به محیط راه پیدا می کند.در موقعیت سوئیچینگ “فوم کم توسعه “، مخلوط عامل فوم/آب از طریق چهار سوراخ نازل صاف وارد فضای داخلی می شود.

لوله های فوم قابل تعویض به طور استاندارد مجهز به فشارسنج هستند. همچنین شیر توپی این دستگاه ترکیب آب و فوم را عرضه می کند.

موارد کاربردی:

• این دستگاه مناسب برای مبارزه با آتش سوزی کلاس A و B

• آتش‌سوزی کلاس B: اطفاء حریق با مایعات قابل اشتعال

• کف کردن پیشگیرانه مواد در معرض آتش سوزی

• فقط برای استفاده با کنسانتره های فوم چند درجه ای مصنوعی

• فقط در صورتی از دستگاه استفاده کنید که در شرایط فنی کامل و برای هدف مورد نظر و با آگاهی از ایمنی و خطرات موجود باشد.

لوازم جانبی / قطعات یدکی:

استفاده نادرست از این دستگاه:

• استفاده از مواد کف کننده نامناسب

• بازسازی یا تغییر این دستگاه

• کار با این دستگاه درصورتی که در شرایط فنی نادرست است

• عملیات خارج از مشخصات مجاز

• مجهز به قطعات یدکی غیر تایید شده یا نامناسب برای شرایط استفاده

نکات شرکت سازنده در خصوص نازل فوم:

• تبدیل یا تغییرات غیرمجاز درلوله های فوم بدون توافق کتبی با سازنده ممنوع است.

• این شرکت هیچ مسئولیتی در قبال خسارات ناشی از تبدیل یا تغییرات،و همچنین برخورد نادرست توسط مشتری یا اشخاص ثالث در حین استفاده از این دستگاه با توجه به عدم رعایت این دستورالعمل را بر عهده نمی گیرد.

• این دستورالعمل ها حاوی اطلاعات مهمی برای ایمنی شخصی شما هستند. دستورالعمل ها باید توسط همه افرادی که در هر زمانی که شما از این دستگاه کار می کنند درک شود.

• دستورالعمل ها باید در تمام طول عمر دستگاه در محل استفاده در دسترس باشند. تمام افرادی که روی دستگاه فعالیت می کنند باید همیشه بتوانند دستورالعمل ها را مشاهده کنند. دستورالعمل ها باید هنگام فروخته شدن دستگاه تحویل مشتری داده شود.

نماد ها:

نماد خطر: خطر با سطح خطر بالا که در صورت عدم اجتناب، منجر به مرگ یا آسیب جدی می شود.

هشدار: هشدار پس زمینه نارنجی که در صورت اجتناب می تواند منجر به مرگ یا آسیب جدی شود.

احتیاط: خطر با سطح خطر پایین که در صورت عدم اجتناب، ممکن است منجر به آسیب جزئی شود.

دستورالعمل های ایمنی

دستورالعمل های ایمنی عمومی:

• دستگاه فقط می تواند مطابق با این دستورالعمل ها و در صورتی که در شرایط مناسب باشد کار کند.

• اپراتورها باید آموزش های لازم را دیده باشند تا بتوانند کار بر روی دستگاه را به درستی انجام دهند.

• تغییرات غیرمجاز یا نصب تجهیزات اضافی که توسط سازنده تایید نشده است، عملکرد دستگاه را به خطر می اندازد.

ممنوعیت تغییر در دستگاه:

•  فقط از لوازم جانبی مورد تایید سازنده استفاده کنید.

• اپراتور مسئول ایمنی در ناحیه اطراف دستگاهموظف به رعایت دستورالعمل های ایمنی عمومی می باشد. این دستور العمل شامل این است که قبل از روشن کردن کل سیستم اطفاء، تمام وسایل حفاظتی و برنامه های ایمنی  کاملاً در دسترس لحاظ شده باشد.

ایمنی در حین کار:

• تمام قوانین ایمنی و اقدامات حفاظتی قابل اجرا در محل استفاده را رعایت کنید.

• هنگام حمل و نقل، مونتاژ، راه اندازی، بهره برداری یا نگهداری به دستگاه آسیب نرسانید.

• قوانین ایمنی مقررات خدمات خاص کشور برای آتش نشانی (به عنوان مثال در آلمان مقررات آتش نشانی FwDV) یا مقررات داخلی مشابه باید رعایت شود.

تجهیزات حفاظت فردی:

هنگام کار با لوله های فوم AWG، تجهیزات حفاظت فردی باید مطابق با مقررات خدمات آتش نشانی خاص کشور یا مقررات داخلی هر کشور در طول عملیات استفاده شود.

بررسی اجمالی:

نکات در خصوص کوپلینگ های استورز:

کوپلینگ های رایج استورز در این جدول موجود است.

نسخه های بدون کوپلینگ با اتصال BSP (رزوه لوله استاندارد بریتانیا) مشخص می شوند. این دستگاه ها مجهز به رزوه لوله مطابق استاندارد ISO 228 می باشند که می توان سایر سیستم های کوپلینگ را روی آن نصب کرد.برای نسخه هایی که در جدول ذکر نشده اند، مقادیر برای اتصال BSP اعمال می شود.

تحویل، حمل و نقل، ذخیره سازی:

تحویل:

• لوله فوم توسط AWG Fittings GmbH به دقت بسته بندی می شود.

• پس از باز کردن بسته بندی، بسته را از نظر سلامت و عدم آسیب بررسی کنید.

• هر گونه خسارت را فورا به شرکت حمل و نقل اطلاع دهید.

• مفقود شدن قطعات، بلافاصله به فروشنده یا مسئول مربوطه ارایه دهید.

• لوله فوم آماده برای اتصال تحویل داده می شود و پس از اتصال به شیلنگ با کوپلینگ مناسب آماده استفاده می شود. قبل از اولین استفاده، نیازی به راه اندازی خاصی نیست.

حمل و نقل در وسیله نقلیه، انبار:

• لوله فوم در انبار داری و انتقال باید خالی باشد.

• لوله فوم را می توان در هر موقعیتی حمل و نگهداری کرد.

• هیچ قطعه ای نباید روی لوله فوم قرار گیرد، به خصوص هنگام حمل و نقل. در صورت لزوم، لوله فوم را با یک بند محکم کنید. در طول حمل و نقل، لوله فوم نباید توسط سایر تجهیزات سنگین آسیب ببیند.

• به منظور حفظ عملکرد، لوله فوم را فقط زمانی که تمیز است انبار کنید.

نکات استفاده:

خطر برق گرفتگی:

• استفاده از فوم خاموش کننده برای سیستم های الکتریکی که متصل به برق هستند می تواند منجر به شوک الکتریکی تهدید کننده شود.

• فقط در سیستم های الکتریکی کاملا ایزوله و جدا از برق از فوم استفاده کنید.

خطرات در حین استفاده:

• دست زدن به کنسانتره های فوم می تواند برای سلامتی مضر باشد.

• از تجهیزات حفاظت فردی مطابق با مقررات خدمات آتش نشانی استفاده کنید.

• در حین استفاده از محافظ چشماستفاده کنید.

استفاده درست از کوپلینگ:

• خطر آسیب ناشی از شل شدن اتصالات کوپلینگ وجود دارد.

• همیشه کلاچ ها را تا جایی که می توانید وارد کنید و کاملاً درگیرشان کنید.

نکات ایمنی در خصوص کنسانتره فوم:

اطلاعات مربوط به خطرات بهداشتی و خطرات محیطی احتمالی (به عنوان مثال کلاس خطر آب) در برگه اطلاعات ایمنی و سایر اطلاعات محصول در مورد کنسانتره فوم مورد استفاده را رعایت کنید.

استفاده از عوامل کف کننده مختلف:

اصولاً کنسانتره های فوم تولید کنندگان مختلف و محصولات یا انواع مختلف آنها نباید مخلوط شوند.

نحوه اتصال قطعات نازل فوم:

فشار جریان مورد نیاز:

سمت ورودی لوله فوم برای فشار جریان 3 تا 5 بار برای فوم متوسط ​​و 3 تا 10 بار برای فوم با انبساط کم طراحی می شود. کف کردن بهینه در این محدوده حاصل می شود.

• شیلنگ آب برای اتصال به کوپلینگ ثابت لوله فوم آماده می شود.

• اهرم دنده بسته است (شکل B).

لوله فوم زوج:

1. کوپلینگ شلنگ آب (شکل بالا مورد شماره 1) را با دست یا با آچار کوپلینگ به کوپلینگ روی لوله فوم (شماره 2) وصل کنید.

2. از اهرم انتخاب برای تنظیم نوع فوم مورد نظر استفاده کنید:

•  فوم متوسط: اهرم تعویض دنده در موقعیت “M2” یا “M4”

•  فوم کم انبساط: اهرم تعویض دنده در موقعیت “S2” یا “S4”

لوله فوم را باز کنید و شروع به توزیع ماده خاموش کننده کنید:

1.  لوله فوم (شماره 6) را با منبع آتش تراز کنید.

2. منبع آب را باز کنید.

3.  لوله فوم با چرخاندن اهرم تعویض دنده (شماره3) از طول به سمت جهت جریان آب را باز کنید.

با این مراحل آبرسانی آغاز می شود. به محض ایجاد فشار مداوم آب، یک کف خاموش کننده یکنواخت تولید می شود. فوم خاموش کننده تا زمانی تولید می شود که ترکیب فوم اضافه شود و اهرم تعویض دنده باز بماند. فشار آب در سمت ورودی روی مانومتر نمایش داده می شود.

لوله فوم را ببندید

اهرم سوئیچینگ (شماره 3) را عمود بر جهت جریان آب ببندید.

پس از استفاده:

1.  لوله فوم را بشویید و جدا کنید

2.  منبع آب را قطع کنید.

3.  منبع کنسانتره فوم را قطع کنید.

4. منبع آب و شیر توپی را باز کنید.

5. به محض اینکه فقط آب زلال و کف خاموش کننده دیگر از لوله پالایش خارج نشود، شیر توپ را ببندید. در صورت لزوم، چندین فرآیند شستشو را انجام دهید.

6. منبع آب را ببندید و کوپلینگ شیلنگ آب (شکل1) را با دست یا آچار کوپلینگ از کوپلینگ ثابت (شکل 2) روی لوله فوم شل کنید.

احتیاط: هنگام رها شدن کوپلینگ ها ممکن است آب خارج شود.

بازرسی بصری بعد از هر بار مصرف:

لوله فوم از منبع آب جدا می شود. لوله فوم نباید با ترکیب فوم گیر کند. در صورت لزوم، لوله فوم را مجدداً همانطور که در قسمت قبل توضیح داده شد شستشو دهید.

خطر

به استفاده از قطعات آسیب دیده ادامه ندهید! در صورت مشاهده هر گونه آسیب، باید به فرد یا بخش مسئول گزارش شود.

1.  لوله فوم را برای آسیب قابل مشاهده بررسی کنید.

2. تحرک اهرم دنده و اهرم انتخاب را بررسی کنید (بدون فشار)

تست عملکردی نازل فوم:

الزامات

تمامی تست های ایمنی عملکردی لوله های فوم AWG S2/M2 و S4/M4 باید مطابق با مدارک فنی سازنده انجام شود و در صورت لزوم مستند شود.

آزمایش های زیر برای لوله های فوم مشخص می شود:

• آزمون اجباری BASIC بعد از هر بار استفاده

•  تست استاندارد اجباری هر 12 ماه یکبار

•  آزمون اختیاری ADVANCED هر 12 ماه یکبار

تست های استاندارد و پیشرفته فقط توسط پرسنل واجد شرایطی که برای این آزمون آموزش دیده اند انجام می شود:

• اعضای آتش نشانی با آموزش به عنوان اپراتور تجهیزات آتش نشانی یا افرادی با صلاحیت های مشابه

•  در صورت تمایل مستقیماً توسط سازنده (نتیجه آزمایش را مستند کنید و به عنوان مدرک به دقت نگه دارید.)

احتیاط

• آزمایش را با احتیاط  انجام دهید

• برخی از مراحل تست با سیستم های تحت فشار انجام می شود.

• مقررات ایمنی را رعایت کنید.

• وسایل حفاظت فردی بپوشید.

• دیگران را به خطر نیندازید.

آزمون ها:

تست BASIC بعد از هر بار استفاده

1.  لوله فوم را برای آسیب های قابل مشاهده بررسی کنید.

2.  صفحه تهویه مطبوع را از نظر آلودگی و آسیب بررسی کنید.

3. تحرک اهرم تعویض دنده را بررسی کنید (بدون فشار).

آزمون استاندارد هر 12 ماه یکبار

1.  آزمون عملکردی دستگاه خاموش کننده تحت بار دینامیکی در فشار ورودی 10 بار.

2.  تست نشتی در فشار ورودی 10 بار (اهرم سوئیچ در حالت بسته).

3. صفحه تهویه مطبوع را برای آسیب دیدگی بررسی کنید.

ارزیابی پیشرفته هر 12 ماه یکبار

1.گشتاور کوپلینگ کوپلینگ استورز را بررسی کنید:

• آستانه Storz 52 (C)    1.5 نیوتن متر

• آستانه 2.5     Storz 75 (C) نیوتن متر

(اگر گشتاور کلاچ کمتر از مقدار آستانه مربوطه باشد، کلاچ باید تعویض شود)

نگهداری محصول:

بازرسی و نگهداری به غیر از بازرسی و تمیز کردن بصری لوله های فوم AWG، نیازی به تعمیر و نگهداری منظم نیست.

تعمیر:

صفحه پالایشگر را تعویض کنید:

1. سه پیچ سر تابه (شکل بالا شماره 11) را با یک پیچ گوشتی باز کنید.

2. صفحه تصفیه کننده (شماره 10) را از لوله تهویه مطبوع خارج کنید.

3. لوله تصفیه کننده را تمیز کنید.

4. صفحه تصفیه کننده جدید را داخل لوله تصفیه کننده قرار دهید. هنگام انجام این کار صفحه تصفیه کننده را بچرخانید تا سوراخ های رزوه شده روی صفحه تصفیه کننده از طریق سوراخ های روی لوله تصفیه کننده قابل دسترسی باشد.

5. صفحه تصفیه  کننده را دوباره محکم بپیچید.

دستگیره را تعویض کنید:

1. پیچ های سر سیلندر را باز کنید (شماره 7).

2. دسته (شماره 6) را از لوله تهویه مطبوع خارج کنید.

3. پیچ های سر پنیر و واشرها (شماره 8) را در دسته جدید قرار دهید.

4. دسته را در موقعیت صحیح روی پیچ های رزوه داخلی قرار دهید (شماره 9 ) و محکم ببندید.

 تعویض دنده:

1. پیچ را باز کنید (شماره 3).

2. اهرم تعویض دنده را از شیر توقف خارج کنید.

3. شیر قطع را تمیز کنید.

4. پیچ و واشر (شماره 3) را در اهرم تعویض دنده جدید قرار دهید.

5. اهرم تعویض دنده را در موقعیت صحیح روی شیر خاموش قرار دهید و آن را محکم ببندید.

حلقه محافظ روی لوله تصفیه را تعویض کنید:

حلقه محافظ با نوک هایی بسته می شود که در سوراخ های لوله تصفیه قرار می گیرند و علاوه بر این به لوله پالایشگر چسبانده می شوند.

1. حلقه محافظ را با نوک ها از سوراخ ها خارج کنید و حلقه محافظ (شماره 3/5) را از لوله تصفیه بیرون بکشید.

2. لوله نرم کننده را تمیز کنید.

3. چسب مناسب برای NBR را به حلقه محافظ جدید بمالید و حلقه محافظ را روی لوله پالایش قرار دهید. در انجام این کار، دستگیره ها را دوباره به سوراخ های روی لوله تصفیه کننده بچسبانید.

گیج فشار را تعویض کنید:

1.  گیج فشار (شکل 4) را با استفاده از یک آچار سایز 14 از بدنه نازل باز کنید.

2.  قسمت داخلی روی بدنه نازل را تمیز کنید.

3. گیج فشار جدید را روی شیر خاموش کننده قرار دهید و به آرامی آن را سفت کنید.

مشخصات فنی نازل فوم:

1. برند : AWG

2. کشور: آلمان

3. جنس:

• لوله پالایشگر، صفحه پالایشگر: فولاد ضد زنگ

• بدنه نازل عنصر خاموش کننده: آلومینیوم

• مهر و موم: NBR یا لاستیک نیتریل

• حلقه محافظ: NBR یا لاستیک نیتریل

4. اطلاعات مربوط به M2/S2:

• جریان در 5فشار بار: 200 لیتر در دقیقه

• مقدار توسعه : S2 = 15 و M2 = 50

• پرتاب فوم موثر : S2 = 23 متر و M2 = 7 متر

• فشار عملیاتی بهینه: بار3-10=S

• فشار عملیاتی بهینه: بارM=3-5

5. اطلاعات مربوط به M4/S4:

• جریان در فشار 5بار: 400 لیتر در دقیقه

• مقدار توسعه: S4 = 15 و M4 = 50

• پرتاب فوم موثر: M4 = 10 m و S4 = 25 m

• فشار عملیاتی بهینه: بار3-10=S

• فشار عملیاتی بهینه: بارM=3-5

6. حداکثر فشار کاری: 16 bar (PN16)

7. دمای عملیاتی: 20- درجه سانتی گراد تا  60+ درجه سانتی گراد
