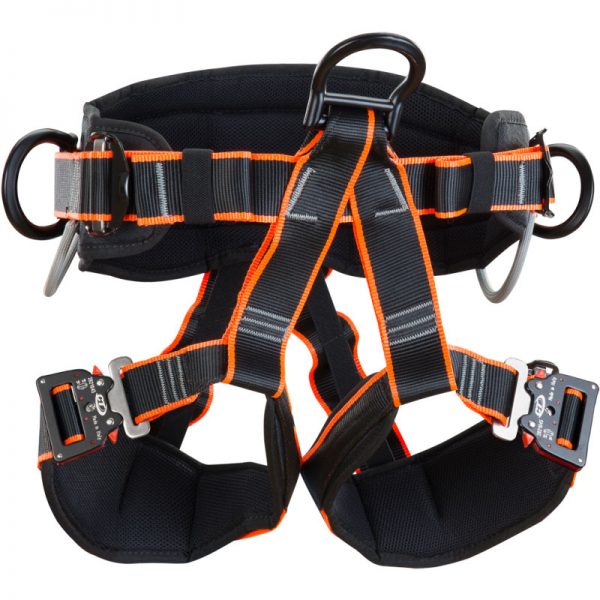

هارنس مدل ALP TEC-2 QR ساخت شرکت CT(Climbing Technology) و ساخت کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.

هارنس مدل ALP TEC-2 QR این محصول شامل هارنس کمری است که بالا تنه را حمایت نکرده و فقط ناحیه کمر و پا را دربر میگیرد بنابراین بایستی دقت شود که در موقعیت مناسب استفاده شود. این محصول مجهز به 2 نقطه اتصال جانبی و یک نقطه اتصال شکمی می باشد. این محصول در ترکیب با ALP TOP-2(هارنس شانه ای) یک هارنس تمام بدن با پنج نقطه اتصال را شکل میدهد (مطابق با استاندارد EN 361 , EN358, EN813) .
این محصول با توجه به دارا بوده سگک تنظیمی در سه سایز طراحی شده اما با توجه به قابلیت تنظیم تمامی سایز ها را پوشش می دهد.

جدول زیر سایز های مختلف هارنس کمری و اندازه حلقه پا و حلقه کمر را در سایزهای مختلف و وزن هارنس هر سایز را نشان می دهد.(طول کمربند در سایز های مختف A و طول حلقه در سایز های مختلف B)

تعریف هارنس تمام بدن: هارنس تمام بدن دارای تسمه و سیستم تعلیق بالا تنه و پایین تنه می باشد و برای حفاظت در برابر سقوط از ارتفاع (مانند کار بر روی داربست ها ) بیشترین حفاظت را ایجاد می کند.
ویژگی های هارنس کمری مدل ALP TEC-2 QR:
• این محصول در مقایسه با مدل های سالهای قبل ارتقاع یافته و دارای تنوع در رنگ بیشتر و استفاده از مواد جدید در ساختار این هارنس می باشد.
• خصوصیات اصلی: این مدل از هارنس دارای یک لایه پد عرق گیر و قابل تنفس در پشت کمر و حلقه پا است که موجب راحتی بیشتر کاربر هنگام استفاده می شود.
• حلقه پا مجهز به سگک رها ساز- سریع بوده و دارای نشانگر جهت درست جا انداختن قفل می باشد.

شامل دو بخش عمومی و تخصصی می باشد که بایستی هر دو بخش با دقت خوانده و درک شود.
توجه : این بروشور تنها حاوی اطلاعات راهنمای اختصاصی می باشد.

برای مشاهده سایر محصولات کار در ارتفاع این صفحه را مطالعه فرمایید.

راهنمای اختصاصی:
کار در ارتفاع همواره با خطر سقوط افراد همراه بوده و اجتناب و حذف این خطر بسیار دشوار و در برخی مواقع اجتناب ناپذیر است . لوازم حفاظت فردی یک بخش بسیار مهم از ایمنی افراد در محل کار می باشد و در هنگام کار در ارتفاع بایستی از لوازم حفاظت در برابر سقوط از ارتفاع استفاده گردد. قبل از اینکه در ایستگاه های کاری حضور پیدا کنید باید تمامی ریسک فاکتور ها را مورد بررسی قرار دهید ( محیط، دیگر موارد پر اهمیت) . دستورالعمل کاربران شامل اطلاعات لازم برای استفاده درست از هارنس ها می باشد. هارنس ها یکی از تجهیزات مهم و نجات بخش در هنگام کار در ارتفاع هستند.
توجه: برای برخی از محصولات محدودیت هایی موجود است که بایستی با دقت مطالعه گردد.
استاندارد های مورد استفاده:
• استاندارد EN 361:2002 برای هارنس های تمام بدن در برابر سقوط از ارتفاع
• استاندارد EN 358:1999 برای کمربندهای مورد استفاده در موقعیت ها و تحدیدهای محیط کار
• استاندارد EN 813:2008 برای نشیمنگاه هارنس ها
• استاندارد EN 12277:2007-C مربوط به تجهیزات کوهنوردان: هارنس ها

توجه: حالت های مختلفی از هر کدام از تجهیزات در شکل 2 نمایش داده شده است.

نامگذاری بخش های مختلف هارنس:(شکل 3-5)

A. لیبل محصول
B. سگک تنظیمی قفسه سینه
C. جزء اتصال جناقی
D. حرف رأسی
E. اتصال هارنس /کمربند قفسه سینه
F. اجزا اتصال کناریEN 358
G. اجزاء اتصال جلویی(فقط برای مدل های نشان داده شده)(EN 813 or EN 12777)
H. سگک کمربند: 1) قفل خودکار پایه حلقه سگک 2) رهایی سریع پایه حلقه سگک
L. اجزاء اتصال پشتی
M. سگک تنظیمی هارنس عقبی قفسه سینه
N. سگک برای اتصال هارنس قفسه سینه
O. جایگاه کابل ها و طناب
P. چفت برای اتصال هارنس / کمربند

مواد اصلی سازنده هارنس: نوارهای ضربه گیر و درزها ، حلقه D شکل از آلیاژ روشن ، سگک از جنس فولاد
مارکینگ: شکل (1) اطلاعات زیر بر روی لیبل شکل 1نشان داده شده است:1) نام تولید کننده و یا معرفی مارک ، 2) نام محصول 3) شماره سریال، 4)شماره مرجع، 5)اندازه ، 6)حداکثر باری که قابلیت تحمل آن را دارد، 7)پیکتوگرام نمایش نحوه بستن و فیکس کردن سگک تنظیمی، 8)تعداد و سال مراجع استاندارد EN ،9) استاندارد CE، 10) تعداد بازرسی های مسیول کنترل تولید، 11) لوگو توصیه میکند که کاربر بایستی قبل از استفاده دستورالعمل را با دقت مطالعه کند. 12) مکان کارخانه 13) دیاگرام نمایش نقطه اتصال نادرست (تجهیزات –حمل بار) 14) مواد سازنده 15) نواحی برای شناسایی وسایل

توضیح شکل (C) : معنی شماره های روی محصول شامل : (AAAA-MM-YY) ترکیبی از سه علامت : (AAA) شماره پیگیری ، (MM) ماه و (YYYY) سال تولید می باشد.

چک لیست: قبل از استفاده از محصول بررسی کنید که: بافت ها و درز ها پاره نشده باشد، نکات پوشیدن هارنس رعایت شده باشد، خراش ها، سوختگی ها و نشانه های خوردگی، قطعات فلزی (برای مثال سگک ها، حلقه D شکل) فاقد نشانه های خوردگی قابل مشاهده باشند ، سایش و تغییر شکل ، به علت کثیفی غیر قابل دیدن شدن ( از قبیل شن، ماسه).
قبل از انجام کار در ارتفاع: الزامیست که یک برنامه نجات از پیش تنظیم شده برای کمک فوری به اپراتور در شرایط سخت ترتیب داده شود. اطلاعاتی درباره برنامه نجات اپراتور تنظیم گردد .
در طول مدت استفاده موارد زیر بایستی به طور منظم بررسی شود شامل: شرایط کاری خوب متشکل از: صحیح بودن اتصالات دیگر دیگر اجزاء تشکیل دهنده موجود در سیستم شامل : اتصالات به درستی قفل شده و به شکل ایمنی بسته شده باشند.
توجه: چک کردن منظم سگک و دیگر اجزاء تنظیم بسیار حائز اهمیت است.
تنظیمات: سایز مناسب خود را طبق شکل 2 انتخاب کنید.این شکل حاوی اطلاعات زیر می باشد: A) ارتفاع کاربر ، B)محیط کمربند ، C)محیط حلقه پا. قبل از اولین استفاده با انجام آزمایش از اتصالات و تنظیم بودن آن در یک مکان امن اطمینان حاصل فرمایید ، به عبارت دیگر با انتخاب سایز مناسب و تنظیم هارنس از آسایش و راحتی هنگام پوشیدن اطمینان حاصل فرمایید.
5.1 ) ALP TEC-2/ ALP TEC-2 QR: کمربند را به وسیله سگک طوری تنظیم کنید که کاملاً با بدن شخص متناسب باشد و تنگ نباشد (شکل 6). حلقه پا را توسط حلقه سگک طوری تنظیم کنید که بتوان دست را بین تسمه و پا عبور داد.

5.2) ALP TOP-2 : تسمه تعلیق آزاد را از بین سگک S که در پشت کمربند واقع شده رد کرده و آن را در سگک تنظیمیM قرار دهید (شکل 4.1-4.3). پس از آن اتصال دهنده E را به چفت S مناسب اتصال دهید و مطمئن شوید که چفت بسته شده است( شکل 4.5-4.4). نهایتاً هارنس قفسه سینه را توسط سگک B تنظیم کنید.

5.3) PLY TEC-2 / PYL TEC-2 QR: پوشیدن و تنظیم بخش پایین تر شامل نقطه 4.1. تنظیم سگک باید به گونه ای باشد که فاصله هارنس تا قفسه سینه به اندازه ای باشد که اجازه عبور سر را بدهد. در نهایت تنظیم هارنس قفسه سینه بوسیله سگک B تنظیم میگردد. هر تسمه تعلیقی را در یک حلقه مناسب وارد کنید.
6) دستورالعمل استفاده: این محصول برای شرایط آب و هوایی معمولی طراحی شده است ( در گستره دمایی -20 تا +60 درجه سانتی گراد). تمامی مواد استفاده شده در این محصول ضد آلرژی هستند و موجب سوزش و حساسیت پوستی نمی شوند.

6.1) EN 361:2002: اجزاء اتصال دهنده ، جناغی(C) یا پشتی (L) بوسیله حرفA مشخص شده است و برای جلوگیری از سقوط افراد در نظر گرفته شده استEN 363 ( برای مثال جاذب انرژی، سیستم تعلیق نوع مانع سقوط). هارنس تمام بدن جزئی از سیستم تعلیق سقوط از ارتفاع است و در ترکیب با مهاربندی EN 795 ، جاذب شوک EN 355T ، اتصالات EN 396 و غیره حفاظت مناسبی را ارائه می هد. .
PYL TEC-2 به خوبی مدل ALP TEC-2 و اتصالات هارنس قفسه سینه ALP TOP-2 که هارنس تمام بدن در برابر سقوط از ارتفاع می باشند.
توجه: همیشه اطمینان حاصل کنید که فضای کافی برای اجتناب از برخورد به زمین و موانع در یک شرایط بد آب و هوایی وجود داشته باشد( لطفاً فاصله مناسب با موانع را مطابق با دستورالعمل رعایت بفرمایید).
توجه: لطفاً مقدار نیروی اعمال شده به استحکامات را مطابق با استاندارد EN 795 (حداقل نیرو 12<N یا 18<N برای استحکامات غیر فلزی) که لبه تیز نداشته باشند ،استفاده کنید.

: EN 358:1999 (6.2 از عملکرد درست اجزاء اتصالات کناری برای استفاده در موقعیت های کاری در نظر گرفته شده و همچنین کار در شرایط راحت اطمینان حاصل کنید. تنظیم موقعیت لنیارد باید به گونه ای باشد که تنش نقاط محکم برابر یا بیشتر از ارتفاع دور کمر باشد و همچنین ارتفاع سقوط کمتر از 0.5 متر باشد.
توجه: اجزاء اتصلات مطابق استاندارد EN 358 حفاظت از سقوط مناسبی نیستند. ممکن است ادغام تجهیزات حفاظت جمعی ( برای مثال شبکه های ایمنی) یا فردی (موانع سقوط مطابق با استاندارد EN 363 ) برای حفاظت در برابر سقوط از ارتفاع لازم باشد.
6.3) EN 813:2008 : مطابق با این استاندارد حداکثر میزان بار قابل تحمل 100 کیلوگرم می باشد.
نکته : اجزاء اتصال دهنده مطابق با استاندارد EN 813 برای حفاظت در برابر سقوط مناسب نیست.
6.4) EN 12277:2007: فقط برای مدل ALP TEC-2 عنصر اتصالات شکمی (G) مطابق با استاندارد EN 122777 میتوان برای طناب ها، اتصالات، وسایل آماده و.. استفاده کرد.
هارنس ها می توانند برای کوهنوردان، جهت بالا رفتن از ارتفاع، برای تکنیک های آمادگی ، فرود یا پایین آمدن از ارتفاع و…استفاده شود.
هشدارها: 1) پوشش حلقه ها از مواد تسمه تعلیقی بوده که برای دیگر اهداف استفاده نمی شود( چفت و بست ، پایین رفتن و…) 2) هارنس تمام بدن مطابق با استاندارد EN 361 تنها تجهیزاتی هستند که می توانند برای سیستم حفاظت از سقوط استفاده شوند. 3) تعلیق ناکارآمد هارنس ها می تواند دلیل آسیب های جدی فیزیولوژی و در موارد شدید مرگ و میر باشد. 4) به تأثیر رطوبت، یخ، درجه حرارت بسیار بالا، لبه های تیز ، مواد شیمیایی تجزیه کننده، هدایت الکتریکی ، بریدگی ، سایش، اشعه UV و… توجه شود زیرا ممکن است ایمنی وسایل حفاظتی را تحت تأثیر قرار دهد.
