معرفی، نقد و بررسی هارنس فول بادی سی تی مدل AXESS QR

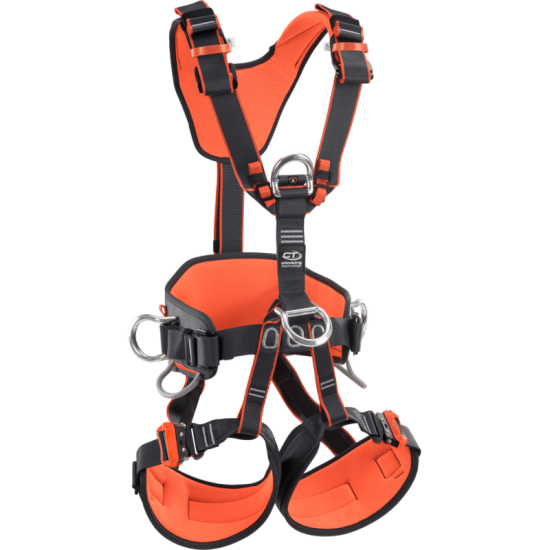

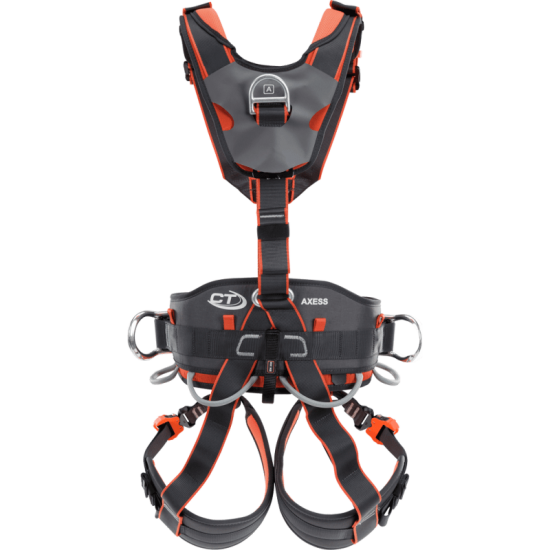

هارنس تمام بدن مدل  AXESS QR ساخت شرکت CT(Climbing Technology)و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام به تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
تعریف هارنس تمام بدن: هارنس تمام بدن دارای تسمه و سیستم تعلیق بالا تنه و پایین تنه می باشد و برای حفاظت در برابر سقوط از ارتفاع (مانند کار بر روی داربست ها و ... ) بیشترین حفاظت را ایجاد می کند.

خلاصه معرفی:
هارنس تمام بدن مدل  AXESS QR  از وسایل حفاظت در برابر سقوط از ارتفاع است و برای کار در ارتفاع و همچنین کوهنوردان مناسب می باشد. این هارنس تمام بدن را پوشش داده و از ایمنی بالایی برخوردار است. فشارهای وارده حین سقوط را علاوه بر کمر به تنه، شانه ها، سینه و ران ها نیز توزیع می کند لذا از این لحاظ از ایمنی بالاتری نسبت به کمربندهای ایمنی برخوردار است.
 هارنسی با طراحی جدید، راحت و ارگونومیک
قسمت کمری و پشت سینه هارنس دارای یک پد ساخته شده از مش نرم  برای راحتی هرچه بیشتر کارگر برای کارهای طولانی مدت و جلوگیری از آسیب دیدن فرد هنگام آویزان شدن است.
دارای 5 نقطه اتصال D شکل از فولاد گالوانیزه
دارای پد در تسمه شانه ای برای جلوگیری از خراش و ساییدگی گردن کاربر
دارای سگک قابل تنظیم برای سه قسمت هارنس سینه ای ، کمربند و حلقه پاها
سایز قابل تنظیم
دارای 4 محل اتصال برای قرار دادن کیسه ابزار و طناب
دارای دو محل اتصال برای کیت بالارو سینه ای(ASCENDER KIT)
نوارهای ضربه گیر و بافت ها از جنس (PA پلی آمید) و (PE پلی استر)
حلقه ها اتصال D  شکل از آلیاژ فلزی روشن
سگک ها از جنس فولاد
تحمل وزن تا 140 کیلوگرم
وزن محصول تقریبا 2 کیلوگرم
استاندارد ها: EN 361:2002 - EN 358:1999 - EN 813:2008
مورد تایید استاندارد CE
دارای برگه شناسایی
دارای برگه چکلیست بازرسی دوره ای

معرفی و راهنمایی استفاده از محصول:
کار در ارتفاع همواره با خطر سقوط افراد همراه بوده و اجتناب و حذف این خطر بسیار دشوار و در برخی مواقع اجتناب ناپذیر است . لوازم حفاظت فردی یک بخش بسیار مهم از ایمنی افراد در محل کار می باشد و در هنگام کار در ارتفاع بایستی از لوازم حفاظت در برابر سقوط از ارتفاع استفاده گردد.  قبل از اینکه در ایستگاه های کاری حضور پیدا کنید باید تمامی ریسک فاکتور ها را مورد بررسی قرار دهید ( محیط، دیگر موارد پر اهمیت) . هارنس ها یکی از تجهیزات مهم و نجات بخش در هنگام کار در ارتفاع هستند.
توجه: برای برخی از محصولات محدودیت هایی موجود است که بایستی با دقت مطالعه گردد.

برای مشاهده سایر محصولات کار در ارتفاع این صفحه را مطالعه فرمایید.

استاندارد های مورد استفاده:

•    استاندارد EN 361:2002 برای هارنس های تمام بدن در برابر سقوط از ارتفاع
•    استاندارد EN 358:1999 برای کمربندهای مورد استفاده در موقعیت ها و تحدیدهای محیط کار
•    استاندارد EN 813:2008 برای نشیمنگاه هارنس ها
•    استاندارد EN 12277:2007-C مربوط به تجهیزات کوهنوردان: هارنس ها

نامگذاری بخش های مختلف هارنس

A.    برچسب همراه با مارک محصول
B.    سگک قابل تنظیم قفسه سینه
C.     اتصال جناغی
D.    بست تسمه  قسمت سینه ای هارنس
E.    حرف A نشان دهنده اتصال جناغی
F.    اتصال های کناریEN 358
G.     اتصال جلویی
H.    سگک های قابل تنظیم کمربند
I.    اتصال پشتی
L. سگک تنظیمی حلقه پا با نشانگر صحیح بستن به همراه سیستم جلوگیری از باز شدن اتفاقی تسمه به صورت کشویی
M. اتصال عقبی قسمت سینه ای هارنس
N. سگک قابل تنظیم پشتی برای قسمت سینه ای هارنس
O. حلقه های دور کمر، جایگاهی برای کابل ها و طناب ها
P. حلقه های برای قرار دادن اضافه های تسمه های شانه در آنها
Q. حلقه های برای نگهداشتن کیسه ابزار
R. حلقه قرار دادن برچسب بر روی تسمه شانه
S. مهار قسمت پشتی قسمت سینه ای هارنس

اطلاعات و مشخصات درج شده بر روی برچسب

1.    نام سازنده یا مسئول عرضه کننده به بازار
2.    نام محصول
3.    شماره سریال
4.    شماره مرجع
5.    اندازه
6.    حداکثر باری که قابلیت تحمل آن را دارد
7.    پیکتوگرام نمایش نحوه بستن و فیکس کردن سگک تنظیمی
8.    استاندارد های بکار رفته در محصول
9.    استاندارد CE
10.    تعداد بازرسی های مسئول کنترل تولید
11.    این لوگو توصیه میکند که کاربر بایستی قبل از استفاده، دستورالعمل را با دقت مطالعه کند.
12.    مکان کارخانه
13.    دیاگرام نمایش دهنده نقطه اتصال درست برای (تجهیزات – حلقه حمل بار)
14.    مواد سازنده
15.     محل برای نوشتن مشخصات شناسایی محصول
16.     دیاگرام نمایش دهنده نقاط اتصال هارنس

توضیح شکل (C) : معنی شماره های روی محصول شامل : (AAAA-MM-YY) ترکیبی از سه علامت : (AAA) شماره پیگیری ، (MM) ماه  و (YYYY) سال تولید می باشد.

چک لیست
قبل از استفاده از محصول بررسی کنید که: بافت ها و قسمت های دوخته شده پاره نشده باشد، نشانه ای از خراشیدگی، سوختگی و یا خوردگی دیده نشود. در قطعات فلزی مانند( حلقه های D شکل و یا سگک) نشانه ای از خوردگی، سایش و یا دفرمگی دیده نشود. مراقب باشید که وسیله توسط (شن ، ماسه و گل ) کثیف نشود چراکه ممکن است کارایی لازم را نداشته باشد.
در طول هر استفاده به طور منظم بررسی شود که: محیط کاری در شرایط خوبی قرار داشته باشد و تمام قطعات و اتصالات دستگاه به صورت مناسب و ایمن متصل شده باشند.
توجه: چک کردن منظم سگک و دیگر اجزای قابل تنظیم بسیار حائز اهمیت است.


انتخاب سایز مناسب
سایز مناسب خود را مطابق با شکل انتخاب کنید.این شکل حاوی اطلاعات زیر می باشد: A) ارتفاع کاربر ، B)محیط کمربند ، C)محیط حلقه پا.

نحوه پوشیدن هارنس
حلقه های پا ، تسمه های شانه و کمربند را با استفاده ازسگک های قابل تنظیم باز کنید سپس مانند شکل هارنس را پوشیده و تسمه های شانه را برروی شانه قرار دهید.

تنظیم کردن هارنس
1.    کمربند دور کمر را به وسیله سگک طوری تنظیم کنید که کاملاً با بدن شخص متناسب باشد و تنگ نباشد (شکل5.4). سپس قسمت اضافه تسمه را در قسمت نگهدارنده قرار دهید.
2.    حلقه های پا را  ببندید (5.5) و توسط سگک طوری تنظیم کنید که بتوان دست را بین تسمه و پا عبور داد.(5.6) سپس قسمت اضافه تسمه را در قسمت نگهدارنده قرار دهید.
3.    با استفاده از سگک پشتی فاصله بین قسمت سینه ای هارنس و کمربند را تنظیم کنید(5.7) ) سپس قسمت اضافه تسمه را در قسمت نگهدارنده قرار دهید.
4.    و در آخر با استفاده از سگک های جلویی قسمت سینه ای هارنس را تنظیم کنید(5.8) سپس قسمت اضافه تسمه را در قسمت نگهدارنده قرار دهید.
توجه: قبل از اولین استفاده با انجام آزمایش از عملکرد اتصالات و تنظیم بودن آن در یک مکان امن اطمینان حاصل کنید ، به عبارت دیگر با انتخاب سایز مناسب و تنظیم هارنس از آسایش و راحتی هنگام پوشیدن اطمینان حاصل کنید.

گیره طناب سینه ای
هارنس مجهز به دو تسمه طراحی شده برای وصل کردن کیت بالارو سینه ای (CHEST ASCENDER) است که در شکل زیر مشاهده می شود.

دستورالعمل استفاده
این محصول برای شرایط آب و هوایی معمولی طراحی شده است ( در گستره دمایی -20  تا +60  درجه سانتی گراد). تمامی مواد استفاده شده در این محصول ضد آلرژی هستند و موجب سوزش و حساسیت پوستی نمی شوند.
 6.1) EN 361:2002: اجزاء اتصال دهنده ، جناغی(C)  یا پشتی (M) بوسیله حرفA  مشخص شده است و برای جلوگیری از سقوط افراد در نظر گرفته شده استEN 363 ( برای مثال جاذب انرژی، سیستم تعلیق نوع مانع سقوط). هارنس تمام بدن  جزئی از سیستم تعلیق سقوط از ارتفاع است و در ترکیب با مهاربندی EN 795 ، جاذب شوک EN 355T ، اتصالات EN 396 و غیره حفاظت مناسبی را ارائه می هد. .
توجه: همیشه اطمینان حاصل کنید که فضای کافی برای اجتناب از برخورد به زمین و موانع در یک شرایط بد آب و هوایی وجود داشته باشد( لطفاً فاصله مناسب با موانع را مطابق با دستورالعمل رعایت بفرمایید).
توجه: مطابق با استاندارد EN 795  برای اتصال از نقاطی استفاده شود  که بتواند (حداقل 12 KN نیرو و یا 18 KN نیرو برای غیر فلزات)  را تحمل کند و فاقد لبه های تیز باشد. محل نقطه اتصال باید به صورت عمودی و بالاتر از فرد باشد تا ارتفاع سقوط کمتر شود و محل اتصال نباید در پایین تر از کمربند قرارگیرد.
 : EN 358:1999 (6.2 از عملکرد درست اتصالات کناری برای استفاده در موقعیت های کاری در نظر گرفته شده و همچنین کار در شرایط راحت اطمینان حاصل کنید. تنظیم موقعیت لنیارد و اتصال آن به نقطه نگهدارنده باید به گونه ای باشد که بالاتر و یا در مقابل کمربند قرار گیرد. و همچنین ارتفاع سقوط کمتر از 0.5 متر باشد.
توجه: اتصلات مطابق استاندارد EN 358  برای جلوگیری از سقوط مناسب نیستند. ممکن است ادغام تجهیزات حفاظت جمعی ( برای مثال شبکه های ایمنی) یا فردی (موانع سقوط مطابق با استاندارد EN 363 ) برای حفاظت در برابر سقوط از ارتفاع لازم باشد.
توجه: دو اتصال جانبی باید همیشه با هم مورد استفاده قرارگیرند و به لنیاد متصل شوند.
توجه: نقطه اتصال عقبی میتواند به تنهایی برای حفاظت از فرد در برابر سقوط مورد استفاده قرارگیرد.
6.3) EN 813:2008 : مطابق با این استاندارد حداکثر میزان بار قابل تحمل 140  کیلوگرم می باشد. این مورد برای نقطه اتصال G درنظر گرفته شده است.
نکته : اجزاء اتصال دهنده مطابق با استاندارد EN 813 برای جلوگیری از سقوط مناسب نیست.

هشدارها

1.    حلقه های دنده ای فقط برای قرار دادن اضافه تسمه ها درآن می باشد و برای مقصد دیگر مانند( چفت و بست ، پایین رفتن و...) استفاده نشود.
2.    هارنس تمام بدن مطابق با استاندارد EN 361  تنها تجهیزاتی هستند که می توانند برای سیستم حفاظت از سقوط استفاده شوند.
3.    سیستم تعلیق(آویز) ساکن(ناکار آمد) در هارنس میتواند باعث آسیبهای جدی فیزیولوژی و در موارد شدید باعث مرگ شود.
4.    به اثرات رطوبت و یخ، درجه حرارت شدید، لبه های تیز، واکنش های شیمیایی، هدایت الکتریکی، برش ها، سایش ها، اشعه UV و غیره، توجه شود زیرا ممکن است ایمنی وسیله را از بین ببرند.

زمان بازرسی:
حداقل هر 12 ماه (6 ماه برای استفاده در دریا) به صورت دقیق باید دستگاه توسط شرکت سازنده و یا افراد متخصص مورد بازرسی قرارگیرد. این دوره بازرسی متغییر بوده و به دوره و شدت استفاده بستگی دارد. این بازرسی دوره ای باید به صورت منظم برای اطمینان از کارایی و دوام وسیله ادامه داشته باشد چراکه ایمنی کاربر به آن بستگی دارد. نتایج حاصل از بازرسی در یک فرم مناسب که همراه با وسیله عرضه شده است می تواند ثبت شود.

برگه شناسایی دستگاه:

A.    علامت تجاری
B.    سازنده
C.    محصول (نوع، مدل، کد)
D.    کاربر( شرکت، نام، آدرس)
E.    شماره سریال/دسته
F.    سال ساخت
G.    تاریخ خرید
H.    تاریخ اولین استفاده
I.    تاریخ انقضا
L.  استاندارد های مرجع
M. نهاد اعتبار دهنده که بازرسی CE را انجام می دهد.

برگه چک لیست بازرسی دستگاه:
O. تاریخ
P. دلیل بازرسی
Q. نام و امضای شخص مسئول بازرسی
R. یادداشت ها (نقص پیدا شده، تعمیرات انجام شده یا دیگر اطلاعات مرتبط)
S. نتایج بازرسی: تجهیزات مناسب برای استفاده- تجهیزات نامناسب برای استفاده - تجهیزات بررسی شده
T. تاریخ بازرسی بعدی
