معرفی، نقد و بررسی هارنس سی تی مدل WORK TEC

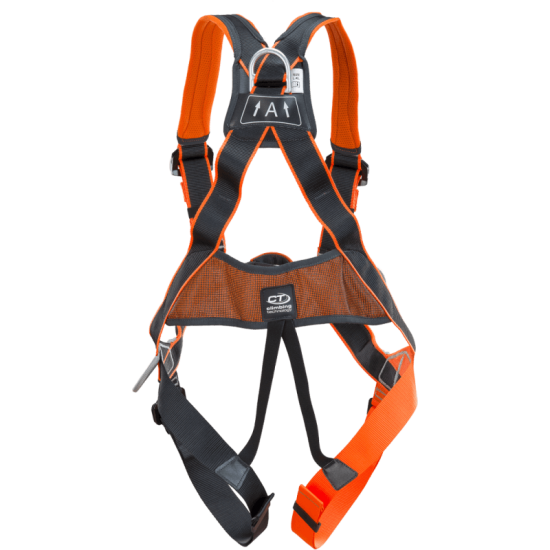

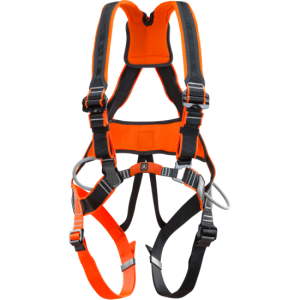

هارنس مدل Work TEC ساخت شرکت CT(Climbing Technology)و محصولی از کشور ایتالیا می باشد. این شرکت با به کار گیری نیروی متخصص اقدام تولید تجهیزات حفاظت در ارتفاع نموده است. تمامی محصولات این شرکت مطابق با استاندارد بین المللی CE تولید شده است.
هارنس ارگونومیک با دو نقطه اتصال مناسب جهت تمامی سیستم های مهاربندی و سیستم ضد سقوط و مناسب جهت کار  و راه رفتن  بر روی سطوح افقی و یا سطوح شیب دار با شیب بیش از 30 درجه می باشد.

ویژگی های محصول:
1.    دارای نقطه اتصال در محل قفسه سینه بر روی یک نوار ضد ضربه مستحکم ، حلقه پشتی
2.    سیستم نوین بستار قفسه سینه از جنس فلز“Twist buckle”  شامل مکانیسم ضد باز شدن
3.    دارای یک پد شانه ای قابل تنظیم که از خراشیدگی و سایش گردن کاربر جلوگیری می کند
4.    تخته حمایتی ساخته شده از مواد با مش قابل تنفس جهت راحتی بیشتر در صورت آورزان شدن
5.    دارای دو حلقه اضافی جهت حمل ابزار آلات
6.    حلقه پا دارای یک سگک مجهز شده با قفل خودکار می باشد که دارای یک نشانگر است که درست جا افتادن و چفت شدن قفل را نمایش می دهد.

این محصول با توجه به دارا بوده سگک تنظیمی در سه سایز طراحی شده اما با توجه به قابلیت تنظیم تمامی سایز ها را پوشش می دهد.
•    جدول زیر سایز های مختلف هارنس کمری و اندازه حلقه پا و حلقه کمر را در سایزهای مختلف و وزن هارنس هر سایز را نشان می دهد.(طول کمربند در سایز های مختف A= و طول حلقه در سایز های مختلفB= )

دستور العمل اختصاصی EN 361:
هر کاری که در ارتفاع بالای 2 متر انجام می شود نیاز به استفاده از تجهیزات حفاظت سقوط از ارتفاع دارد. این دستور العمل شامل اطلاعات از نحوه استفاده صحیح از هارنس ها است.
نکته : این وسیله تنها به اپراتورهایی که آموزش دیده هستند و یا تحت نظارت یک فرد آموزش دیده هستند اختصاص دارد.
زمینه کاربردEN 361-2002  : هارنس های تمام بدن یکی از لوزام حفاظت فردی جهت حفاظت در برابر سقوط از ارتفاع می باشد. هارنس موجود دارای حلقه پا قابل تنظیم و غیرقابل باز شدن (Work TEC) و یا دارای حلقه پا قابل تنظیم و باز شونده با سگک رها ساز سریع (Work TEC QR) می باشد.
مثال هایی از استفاده از این هارنس شامل: استفاده جهت کار بر روی داربست ها (9.1) ، کار بر روی نردبان (9.2) ، کار بر روی سکوی افقی(9.3)

برای مشاهده سایر محصولات کار در ارتفاع این صفحه را مطالعه فرمایید.

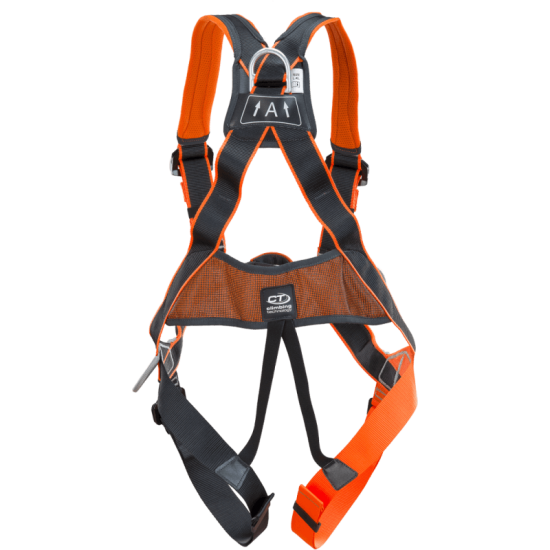

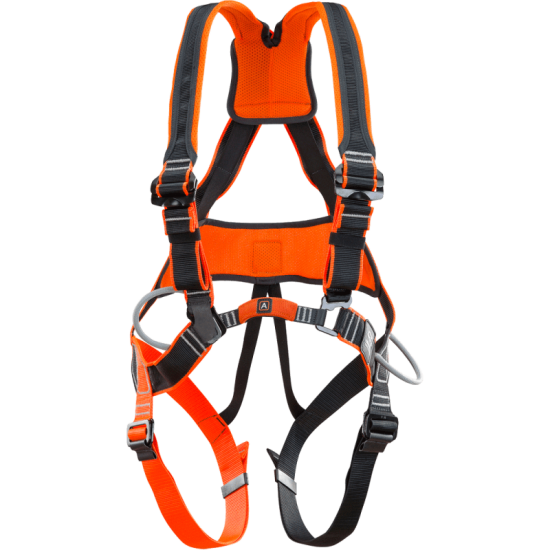

نامگذاری بخش های مختلف هارنس:

A.    سگک دریچه ای  متحرک
B.    سگک دریچه ای ثابت
C.    تسمه شانه ای
D.    سگک رکاب شانه ای قابل تنظیم
E.    تسمه قابل تنظیم رکاب شانه ای
F.    نقطه اتصال قفسه سینه  EN 361
G.    حرف بزرگ A که نماد نقطه اتصال قفسه سینه EN 361 می باشد
H.    سگک کمربند: 1) قفل خودکار پایه حلقه سگک 2) رهایی سریع پایه حلقه سگک
I.    تسمه رکاب ران
L.  پد تسمه شانه
M. اتصال دهنده الاستیک (کشسان) برای راحتی تسمه شانه
N. حفاظت پشتی
O. نگه دارنده حلقه پا الاستیک\

P. نقطه اتصال پشتی EN 361
Q    . لیبل
R   . حلقه حمل تجهیزات

مواد سازنده اصلی:
•    نخ و تسمه پلی استرPES/ پلی آمید PA
•    اتصال دهنده ها: فولاد و تسمه PA
•    سگک ها: فولاد

علامت تجاری:

اطلاعات زیر بر روی لیبل محصول نوشته شده است (شکل 2) :1) نام تولید کننده و یا معرفی مارک ، 2) نام سازمان گواهی دهنده و کنترل محصول 3) اندازه ، 4) نام محصول، 5)شماره سریال، 6)کد محصول، 7)علامت CE، 8)توصیه اکید به کاربر که قبل از استفاده از وسیله با دقت کاتالوگ محصول را مطالعه نماید ،9) دیاگرام نمایش نحوه بستن و چفت صحیح سگک ها، 10) پیکتوگرام نمایش چگونگی تنظیم صحیح سگک ها ، 11) کشور سازنده. 12) مواد سازنده 13) دیاگرام نمایش نقطه اتصال نادرست (حلقه حمل وسیله) 14) شماره استاندارد های EN که این محصول مطابق با آنها ساخته شده است  15) نواحی برای شناسایی وسایل دیاگرام نمایش استفاده صحیح از اتصال دهنده ها 16) نماد خطر 17) جا انداختن صحیح سگک A در داخل سگک B

توضیح شکل (C)
معنی شماره های روی محصول شامل : (AAAA-MM-YY) ترکیبی از سه علامت : (AAA) شماره پیگیری ، (MM) ماه  و (YYYY) سال تولید می باشد.

 بازرسی
قبل از استفاده از محصول بررسی کنید که:
1.    بافت ها و درز ها بریدگی، خراشیدگی ، سوختگی یا خوردگی  نداشته باشد
2.    قسمت های فلزی (برای مثال سگک ها و حلقه  های D شکل) خوردگی ، خراشیدگی یا آسیب ظاهری شامل کج شدن و.. قابل مشاهده نداشته باشند.
3.    مراقب خاک خوردگی (شن و ماسه) باشید.
4.    نکته: قبل از شروع کار در ارتفاع : ضروری است که یک برنامه امداد رسانی در شرایط سخت را برای اپراتور تنظیم کنید.
5.    اطلاعاتی را درباره برنامه نجاتا به اپراتور بدهید.
6.    قبل از هر استفاده منظم تاکید می شود که: یک شرایط کاری خوب را که متشکل از ، قطعاتی از یک سیستم را در مکان مناسب خود قرار دهید.
7.    اتصال دهنده ها به درستی قفل شده و یا به شکل ایمنی چفت و بست شده باشند.
8.    توجه: بازرسی منظم سگک ها و وسایل تنظیمی دیگر در طول مدت استفاده بسیار حائز اهمیت است.

تنظیمات:
سایز مناسب خود را طبق شکل 2 انتخاب کنید.این شکل حاوی اطلاعات زیر می باشد: A) ارتفاع کاربر ، B)محیط کمربند ، C)محیط حلقه پا.

استفاده از سگک های بسته شده:
این هارنس دارای یک سگک جفتی (A-B) است که باز و بسته می شود. به عبارت دیگر جهت بسته شدن سگک A به داخل سگک B جای داده و فیکس می شود( در شکل 3.1 – 3.3 نشان داده شده است) . فلش روی سگک A نحوه جا انداختن صحیح سگک را نشان می دهد.
توجه: تاکید میشود که حتماً سگک به شکل صحیح جا انداخته شود (شکل 3.4) در صورتی که سگک به شکل صحیح جا انداخته شود کلمه DANGER روی سگک قابل مشاهده نخواهد بود ( اگر درست جا افتاده باشد این کلمه به زیر سگک می رود ) (شکل 3.5  (3.6 -. که این توالی در حالت باز شدن به شکل معکوس است( یعنی در صورت باز شدن صحیح ،کلمه DANGER قابل رؤیت خواهد شد)(شکل 3.3 – 3.1) .

نحوه پوشیدن هارنس مدل Work TEC:
سگک بسته شونده هارنس را باز کنید . ابتدا حلقه پایی (شکل 4.1) و بعد بند ها را بپوشید( شکل 4.2) .

بسته شدن و تنظیم:
هارنس را با استفاده از سگک های بسته شونده ببندید (شکل 4.3).
اولین بند را تنظیم کنید و سپس حلقه پا را (شکل 4.4-4.5)
از طریق سگک مربوطه تنظیمات را انجام دهید (شکل 5.6)
نقطه اتصال قفسه سینه (EN361)را به شیوه مناسب و با توجه به شکل 7 بر روی قفسه سینه تنظیم کنید و هارنس را به طور کامل متناسب را بدن خود کنید به گونه ای که خیلی تنگ نباشد.
نوار ضربه گیر را به نحو مطلوب در داخل حلقه ها بگذارید
توجه: قبل از استفاده لازم است که یک تست تعلیق را در یک محیط امن انجام دهید به عبارت دیگر مطمئن شوید که هارنس سایز مناسب را داشته و تنظیمات مناسب را جهت فراهم آوردن سطح بالایی از راحتی که برای کاربر در نظر گرفته شده به ارمغان آورید.

دستورالعمل استفاده: این محصول برای شرایط آب و هوایی معمولی طراحی شده است ( در گستره دمایی -20  تا +60  درجه سانتی گراد). تمامی مواد استفاده شده در این محصول ضد آلرژی هستند و موجب سوزش و حساسیت پوستی نمی شوند.

استاندارد EN 361:2002:
عناصر اصلی اتصال دهنده شامل، جناغی(F)  یا پشتی (P) که محل این اتصال دهنده ها بوسیله حرفA  بر روی هارنس مشخص شده است (G) و برای اتصال به یک گیره مستحکم برای جلوگیری از سقوط افراد در نظر گرفته شده استEN 363 ( برای مثال جاذب انرژی، سیستم تعلیق نوع مانع سقوط). هارنس تمام بدن  برای حفاظت از سقوط از ارتفاع است و جزعی از سیستم مستحکم حفاظت از سقوط می باشد و در ترکیب با تکیه گاه EN 795 ، جاذب شوک EN 355T ، اتصالات EN 396 و غیره حفاظت مناسبی را ارائه می هد.
توجه: همیشه اطمینان حاصل کنید که فضای کافی برای اجتناب از برخورد به زمین و موانع در یک شرایط بد آب و هوایی وجود داشته باشد( لطفاً فاصله مناسب با موانع را مطابق با دستورالعمل رعایت بفرمایید).
توجه: تنها نقطه تکیه گاهی که مطابق با استاندارد EN 795  بوده و لبه تیز نداشته باشند مجاز به استفاده می باشد (حداقل مقاومت 12 KN یا 18 KN برای تکیه گاه ها یا بست های غیر فلزی) .
هشدار های دیگر: 1) پوشش حلقه ها از مواد تسمه تعلیقی بوده که برای دیگر اهداف استفاده نمی شود( چفت و بست ، پایین رفتن و...) 2) هارنس تمام بدن مطابق با استاندارد EN 361  تنها تجهیزاتی هستند که می توانند برای سیستم حفاظت از سقوط استفاده شوند. 3) تعلیق ناکارآمد هارنس ها می تواند دلیل آسیب های جدی فیزیولوژی و در موارد شدید مرگ و میر باشد. 4) به تأثیر رطوبت، یخ، درجه حرارت بسیار بالا، لبه های تیز ، مواد شیمیایی تجزیه کننده، هدایت الکتریکی ، بریدگی ، سایش، اشعه UV و... توجه شود زیرا ممکن است ایمنی وسایل حفاظتی را تحت تأثیر قرار دهد.

بازرسی دوره ای:
 حداقل هر 12 ماه (6 ماه برای استفاده در دریا) بررسی دقیق از تجهیزات باید توسط تولید کننده یا کارشناسان تأیید شده توسط سازنده انجام شود. مدت زمان دوره همچنین به شدت و تکرار استفاده از محصول دارد. اجرای بازرسی منظم برای اطمینان از عملکرد ، بهره وری و دوام به ایمنی کاربر بستگی خواهد داشت. برگه نتیجه بازرسی برای هر وسیله ، باید همواره همراه با تجهیزات باشد.
هشدار: اگر برگه فرم نتیجه بازرسی از دست رفته یا ناخوانا است از وسیله استفاده نکنید.
برگه شناسایی تجهیزات شامل اطلاعات زیر می باشد (شکل A) :
(A علامت تجاری –(B  تولید کننده- (Cمحصولات( نوع مدل و کد) – (Dاستفاده کننده( شرکت، نام و آدرس)-(E شماره سریال/دسته-(F سال ساخت – (Gتاریخ خرید – (Hتاریخ اولین استفاده – (Lتاریخ انقضا – (Mمنابع و استاندارد ها – (Nنهاد گواهی دهندهCE  / اعتبار کنترل تولید
برگه بازرسی دوره ای تجهیزات شامل اطلاعات زیر می باشد(شکلB):(O تاریخ –  (Pدلیل بازرسی: بازرسی دوره ای را بررسی کنید – (Qنام و امضای شخص مسئول بازرسی – (Rیادداشت ها (نقص پیدا شده، تعمیرات انجام شده یا دیگر اطلاعات مرتبط) – (Sنتایج بازرسی: تجهیزات مناسب برای استفاده – (Tتاریخ بازرسی بعدی

مثال هایی از استفاده:
