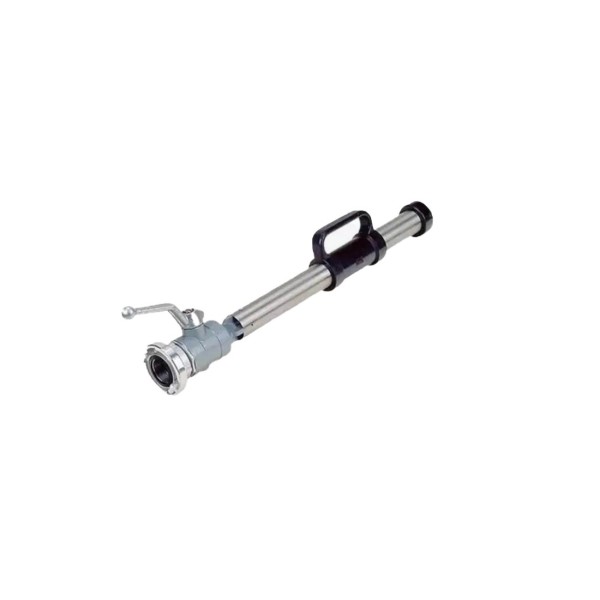

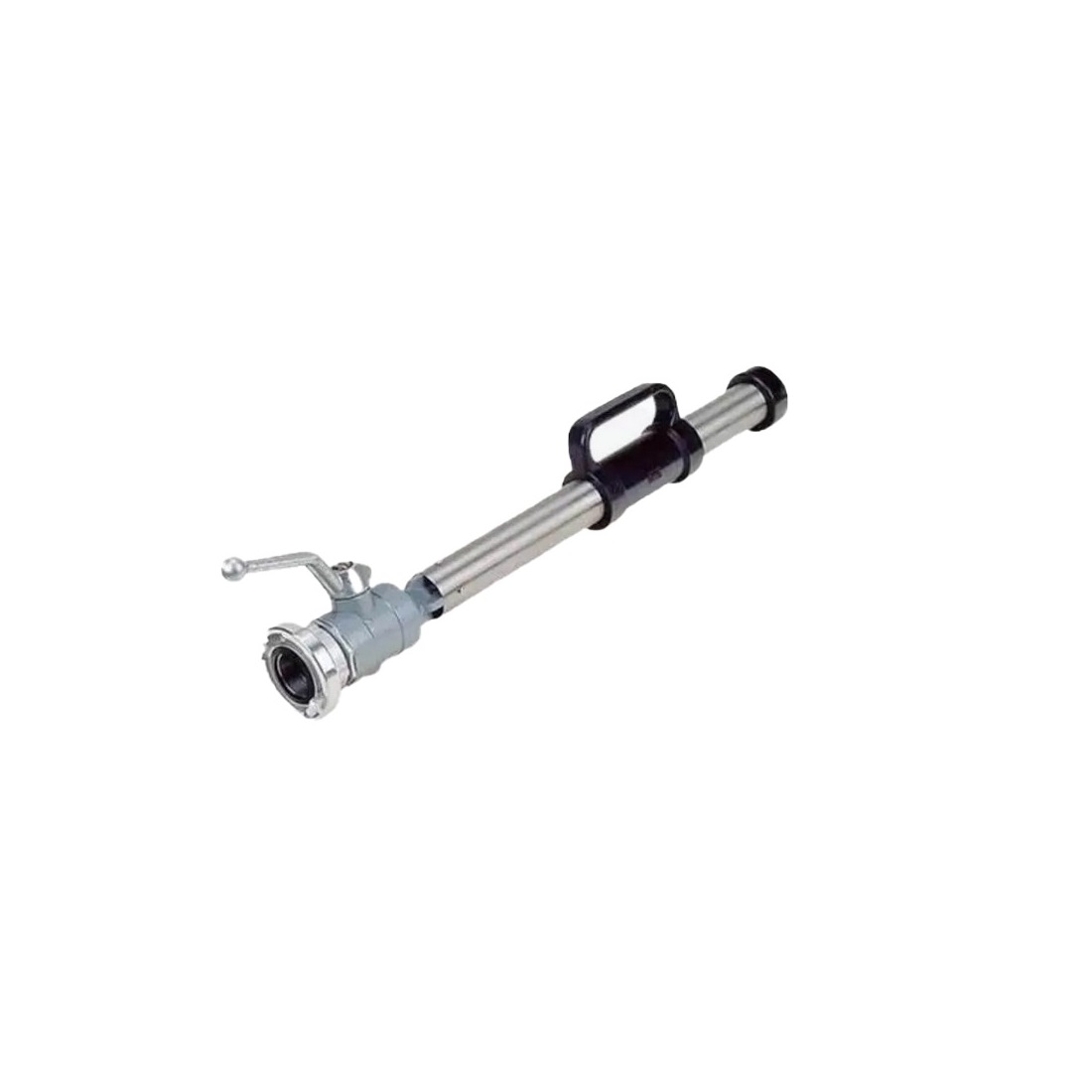

نازل کف ساز 400 ليتر AWG مدل s4
- وضعیت : تماس بگیرید
- کد کالا : 5771099
معرفی، نقد و بررسی نازل کف ساز 400 ليتر AWG مدل s4
نازل کف ساز 400 ليتر AWG مدل s4 شما را قادر میسازد تا به صورت کاملاً حرفهای و بهطور هوشمندانه با فوم کار کنید. با طراحی آسان و عملکرد قدرتمند، این نازل برای آتشنشانی و کاربردهای صنعتی مناسب است. نازل فوم AWG S4، با قابلیت تنظیم طول و دامنه پاشش، برای شرايط و اماكن مختلف كاربرد دارد. نازلهای فوم انبساط پایین AWG S2، S4 و S8 مطابق با آخرین هنر و همچنین قوانین ایمنی ساخته می شوند. با این وجود، استفاده از آنها ممکن است خطراتی را برای کاربر یا اشخاص ثالث ایجاد کند یا به خود دستگاه یا سایر دارایی های مادی آسیب برساند.
نکات ایمنی عمومی:
-
اپراتورها باید آموزش های لازم را دیده باشند تا بتوانند به درستی با دستگاه کار کنند.
-
تغییرات غیرمجاز یا نصب قطعات اضافی که توسط سازنده تایید نشده است، عملکرد صحیح دستگاه را به خطر می اندازد.
-
تغییر در دستگاه ممنوع است.
-
فقط از لوازم جانبی مورد تایید سازنده استفاده کنید.
-
اپراتور مسئول ایمنی در مجاورت دستگاه مسئولیت رعایت مقررات ایمنی عمومی دارد که این امر شامل حصول اطمینان از این است که قبل از روشن کردن کل سیستم اطفاء حریق، تمام وسایل حفاظتی کاملاً در جای خود قرار دارند.
در حین کار نیز رعایت نکات ایمنی و اقدامات حفاظتی اهمیت زیادی دارد و باید اطمینان حاصل کرد که دستگاه در حین حمل و نقل، نصب، راه اندازی، بهره برداری یا نگهداری آسیب نبیند.
صلاحیت اپراتورها:
افرادی که در حال حمل یا استفاده از نازل فوم کم انبساط AWG S۲، S۴ یا S۸ هستند باید از نظر فنی واجد شرایط و آموزش دیده باشند. آن ها باید از تمام خطرات موجود در کنترل دستگاه آگاه باشند. همچنین برای پرسنلی که انواع مختلف فعالیت را انجام می دهند، صلاحیت های متفاوتی مورد نیاز است.
پرسنل آموزش دیده: حمل و نقل، استفاده از محصول و تمیز کردن آن و همچنین تست عملکردی “پایه” بر عهده ی پرسنل آموزش دیده می باشد.
پرسنل فنی: تعمیر و نگهداری و همچنین تست عملکردی “استاندارد” و “پیشرفته” را پرسنل فنی انجام می دهند.
عملیات:
نازل های فوم با انبساط کم AWG برای تولید فوم با انبساط کم مطابق با DIN EN ۱۶۷۱۲ – ۳ استفاده می شوند. اجزای آب فوم با انبساط کم، سطح آتش را خنک می کنند. پتوی فوم از دسترسی اکسیژن به ماده سوختنی جلوگیری می کند همچنین فوم سازی پیشگیرانه از مواد در معرض خطر آتش سوزی محافظت می کند.
مخلوط عامل فوم / آب تولید شده با نرخ ترکیب ثابت در سلف جداگانه تحت فشار قرار می گیرد و در نازل تمام مخروطی نازل فوم با انبساط کم اسپری می شود. در نازل، مخلوط آب و عامل فوم با هوای تنفسی چرخش داده می شود و یک فوم با انبساط کم با خواص خاموش کنندگی بالا تولید می کند و پاشش مخلوط فوم و آب با باز کردن و بستن شیر توپی تنظیم می شود.
استفاده از محصول:
هدف استفاده:
-
اطفاء حریق آتش سوزی های کلاس A
-
کلاس آتش B: مبارزه با آتش سوزی هایی که شامل مایعات غیر قطبی مانند بنزین یا روغن و همچنین مایعات قطبی است.
-
کف کردن پیشگیرانه مواد در معرض آتش سوزی
-
تنها برای استفاده با عوامل کف کنندگی چند درجه ای مصنوعی
خطرات حین استفاده:
تهدید سلامتی: استفاده از مواد فوم می تواند برای سلامتی مضر باشد پس یکی از نکات حفظ سلامتی استفاده از محافظ چشم می باشد.
خطر برق گرفتگی: استفاده از فوم خاموش کننده در تاسیسات برقی فعال می تواند منجر به شوک الکتریکی شود پس از فوم روی تاسیسات الکتریکی فقط در صورتی استفاده کنید که کاملا ایزوله باشند.
خطر اتصال نادرست آداپتورها: شل شدن اتصالات آداپتور عاملی خطرآفرین می باشد بنابراین همیشه آداپتورها را تا انتها قرار دهید.
بررسی محصول:
S4 |
سرعت جریان در 5 بار ضریب فوم فاصله پرتاب فوم موثر |
400 لیتر در دقیقه 12-15 25 متر |
|
تقریبا 3 تا 10 بار PN16 (16 بار) – 20 درجه سانتی گراد تا + 60 درجه سانتی گراد |
حداکثر فشار عملیاتی بهینه فشار کاری دمای عملیاتی |
نسخه ها:
وزن (KG) |
ابعاد [mm] |
اتصال |
نوع |
شماره شناسایی |
|||||
Hارتفاع |
Wعرض |
Lطول |
|||||||
3.4 |
184 |
118 |
866 |
Storz 52 (C) |
S4 |
60313999 |
|||
3.6 |
198 |
126 |
866 |
Storz 75 (B) |
S4 |
10053834 |
|||
3.1 |
177 |
85 |
866 |
BSP G2″ (male) |
S4 |
60351534 |
این جدول آداپتورهای رایج استورز را فهرست می کند.
ارزیابی نازل کف ساز:
فشار جریان مورد نیاز:
طراحی نازل فوم برای فشار جریان 3 تا 10 بار در سمت ورودی است در این محدوده، کف کردن بهینه حاصل می شود.
-
شیلنگ آب برای اتصال به کوپلینگ ثابت نازل فوم آماده است.
-
اهرم دست بسته است.
اتصال نازل فوم:
با دست یا با استفاده از آچار کوپلینگ، کوپلینگ شیلنگ آب (شکل 2/5) را به کوپلینگ روی نازل فوم وصل کنید.(شکل 2/4)
نازل فوم بدون شیر توقف:
-
نازل فوم (شکل 2/1) را به سمت منبع آتش بگیرید.
-
منبع آب را باز کنید.
-
هنگامی که فشار آب ثابت ایجاد شد، یک کف خاموش کننده یکنواخت تولید می شود. کف خاموش کننده تا زمانی تولید می شود که عامل کف مخلوط شده باشد.
-
آب را قطع کنید.
نازل فوم با شیر توقف:
-
نازل فوم (شکل 2/1) را به سمت منبع آتش بگیرید
-
منبع آب را باز کنید.
-
نازل فوم را با چرخاندن اهرم دستی (شکل 2/3) به صورت طولی در جهت جریان آب باز کنید (شکل 2/A).
-
هنگامی که فشار آب ثابت ایجاد شد، یک کف خاموش کننده یکنواخت تولید می شود. فوم خاموش کننده تا زمانی تولید می شود که عامل کف مخلوط شده باشد و اهرم دستی باز بماند.
-
اهرم دستی (شکل 2/3) را به صورت متقاطع در جهت جریان آب ببندید.
پس از استفاده:
شستشو و جدا کردن نازل فوم:
جریان آب و تامین عامل فوم را قطع کنید سپس منبع آب و در صورت وجود اهرم دستی را باز کنید.به محض اینکه فقط آب شفاف و کف خاموش کننده دیگر از لوله فوم خارج نشد، به ترتیب اهرم دستی را ببندید یا آب را متوقف کنید. در صورت لزوم، چندین بار شستشو انجام دهید. جریان آب را قطع کنید و با دست یا با استفاده از آچار کوپلینگ، کوپلینگ شیلنگ آب (شکل 2/5) را از کوپلینگ ثابت روی نازل فوم جدا کنید.
بازرسی بصری بعد از هر بار استفاده:
-
نازل فوم از منبع آب جدا می شود.
-
نازل فوم نباید با عامل فوم آلوده شود. در صورت لزوم، نازل فوم را مجدداً همانطور که در قسمت قبل توضیح داده شد شستشو دهید.
-
مهم به استفاده از قطعات آسیب دیده ادامه ندهید! در صورت کشف هر گونه آسیب، این موضوع باید به فرد یا بخش مسئول گزارش شود.
-
نازل فوم را برای آسیب قابل مشاهده بررسی کنید.
-
اگر دستگاه مجهز به اهرم دستی است، بررسی کنید که می توان آن را کار کرد (بدون فشار).
بازرسی نازل کف ساز:
تمام آزمایشات نازل های فوم انبساط پایین AWG S2، S4 و S8 باید مطابق با مستندات فنی سازنده انجام شود برخی از بازرسی هایی که انجام می شود عبارتند از:
-
بازرسی اجباری BASIC پس از هر بار استفاده
-
بازرسی استاندارد اجباری هر 12 ماه
-
بازرسی پیشرفته اختیاری هر 12 ماه
بازرسی های استاندارد و پیشرفته فقط می تواند توسط پرسنل واجد شرایطی انجام شود که برای این بازرسی ها آموزش دیده اند. به علاوه برخی از مراحل بازرسی با سیستم های تحت فشار انجام می شود.
-
بازرسی اساسی پس از هر بار استفاده
-
نازل فوم را برای آسیب قابل مشاهده بررسی کنید.
-
بررسی کنید که اهرم دستی می تواند کار کند (بدون فشار).
-
بازرسی استاندارد هر 12 ماه
-
تست عملکردی شیر توقف تحت بار دینامیکی در فشار ورودی 10 بار.
-
تست نشتی در فشار ورودی 10 بار (در صورت وجود اهرم دستی در حالت بسته).
-
صفحه تبدیل را برای آسیب بررسی کنید.
-
بازرسی پیشرفته هر 12 ماه
گشتاور کوپلینگ آداپتور استورز را بررسی کنید:
مقدار آستانه Storz 52 (C): 1.5 نیوتن متر
Storz 75 (C): 2.5 نیوتن متر
اگر گشتاور کوپلینگ کمتر از مقدار آستانه قابل اجرا باشد، آداپتور باید تعویض شود.
نسخه رزوه ای: نخ را از نظر سایش و پارگی زیاد بررسی کنید. در صورت فرسودگی دستگاه را تعویض کنید.
نگهداری نازل کف ساز:
به غیر از بازرسی چشمی و تمیز کردن نازل های فوم AWG، نیازی به تعمیر و نگهداری منظم نیست.
تعمیر:
تعویض حلقه محافظ روی لوله فوم:
حلقه محافظ با گل میخ بسته می شود که در سوراخ های لوله فوم قرار می گیرد و علاوه بر این به لوله فوم چسبانده می شود.
-
حلقه محافظ را با گل میخ ها از سوراخ ها خارج کنید و حلقه محافظ (شکل 3/1) را از لوله فوم بیرون بکشید.
-
لوله فوم را تمیز کنید
-
حلقه محافظ جدید را روی لوله فوم قرار دهید و مطمئن شوید که گل میخ ها در سوراخ های لوله فوم قرار می گیرند.
تعویض اهرم دستی
-
پیچ را باز کنید (شکل 3/9).
-
اهرم دستی را از دریچه قطع کن جدا کنید.
-
شیر قطع را تمیز کنید.
-
پیچ و دیسک (شکل 3/8) را در اهرم دستی جدید قرار دهید.
-
اهرم دستی را در موقعیت صحیح روی شیر خاموش قرار دهید و محکم پیچ کنید.
مشخصات فنی نازل کف ساز:
-
برند: AWG
-
مدل: نازل کف ساز S4
-
جنس:
-
لوله فوم، صفحه تبدیل: فولاد ضد زنگ
-
بدنه نازل، شیر توقف: آلومینیوم
-
مهر و موم: NBR
-
حلقه محافظ: NBR
-
ابعاد:
-
S4 با شماره شناسایی 60313999: 866(طول)*118(عرض)* 184(ارتفاع)
-
S4 با شماره شناسایی 10053834: 866(طول)*126(عرض)* 198(ارتفاع)
-
S4 با شماره شناسایی 60313999: 866(طول)*85(عرض)* 177(ارتفاع)
-
وزن:
-
S4 با شماره شناسایی 60313999: 4 کیلوگرم
-
S4 با شماره شناسایی 10053834: 6کیلوگرم
-
S4 با شماره شناسایی 60313999: 1 کیلوگرم
-
گنجایش:400 لیتر
-
کاربرد: صنایع-آتش نشانی
